製品属性(仕様)

製品
分類
昇降機ブラケット 板金組立部品 SS400 業界昇降機
素材SS400 サイズL1020×W65×H125
精度
板厚
2カ所曲げ交差 ±0.3 工程複合機・曲げ

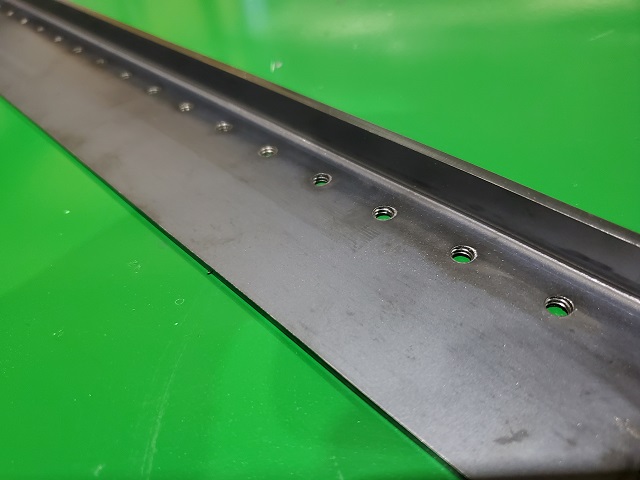

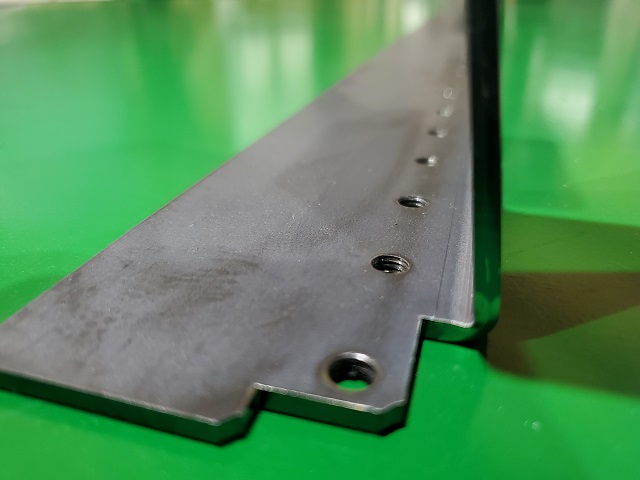

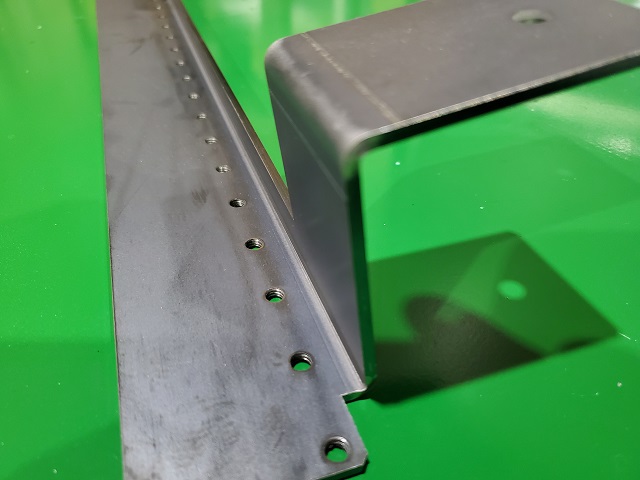

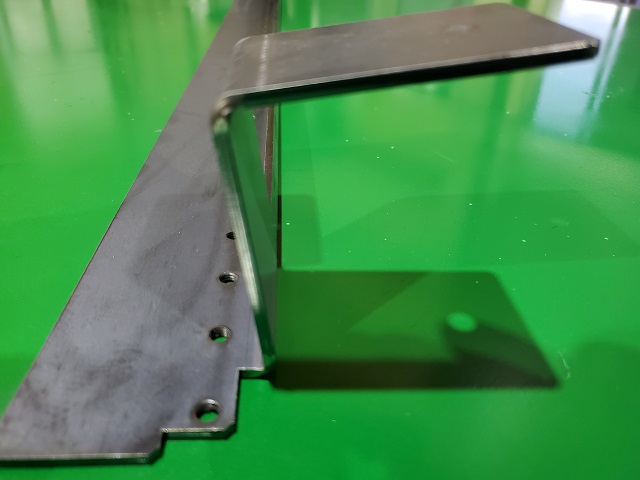

製品画像(様子)

特徴

この昇降機ブラケットは、昇降機に使用される板金組立部品です。この昇降機ブラケットは駆動装置の部分に組付けされる組付け部品になります。この昇降機ブラケットは使用する時、昇降機の配線機器を固定する為に40カ所のM6タップ加工を行っています。タップ加工では手作業で行うボール盤工程でのタップ加工を見直し、複合機による無人加工を選択する事で工数削減によるコストダウンを行っています。曲げ加工では2カ所の曲げは角度が違い、端面外々寸法には角度公差が入っています。
当社では製缶・板金溶接など、抜き加工から曲げ、溶接、塗装、組立、機械加工まで社内一貫加工を行っているので、加工方法、加工手順を見直し、工数削減でコストダウン出来るご提案が可能です。
