製品属性(仕様)
製品 分類 | 昇降機ブラケット Z曲げ 板金組立部品 |
業界 | 輸送・搬送機 |
---|---|---|---|
素材 | SUS304 |
サイズ | L71×W55×H38.5mm |
精度 板厚 | 公差 ±0.3 (曲げから穴位置) |
工程 | 複合機・曲げ・TIG溶接 |

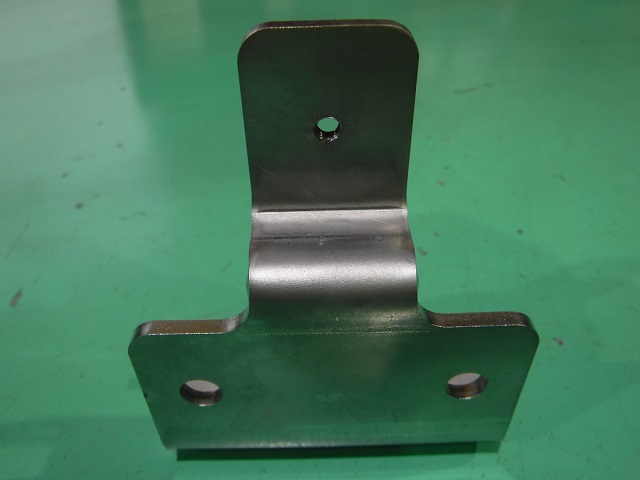

製品画像(様子)
特徴

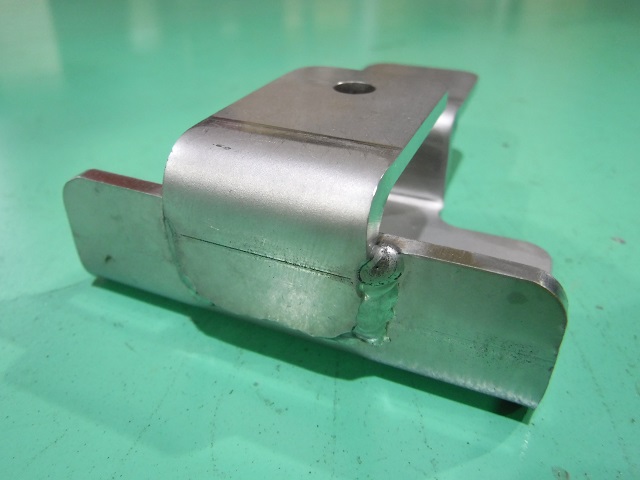

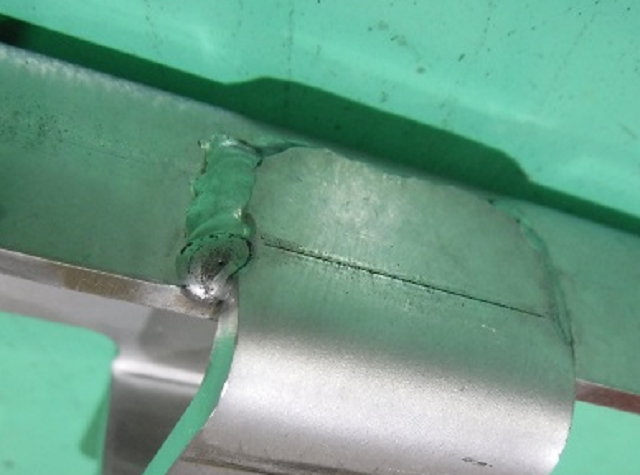

この昇降機ブラケットは、昇降機に使用される板金組立部品です。ステンレス製 Z曲げブラケット とL曲げブラケットをTIG溶接行い、社内で一貫加工製作された 組立 部品になります。
この昇降機に使用されるブラケットの形状は、曲げ加工を行う時に上金型や下部ホルダーに部材が干渉し曲げる事ができません。そこで部材をZ曲げブラケットとL曲げブラケットの2つの部材に分け、曲げ加工を行い部材同士を溶接する事で要求通りの形状・寸法を実現出来ます。

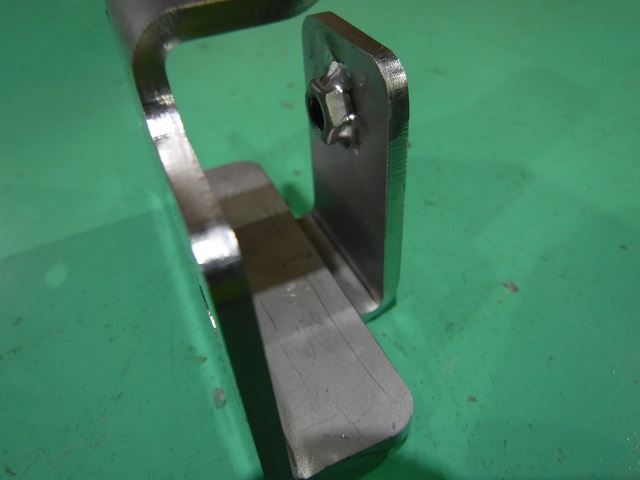

通常薄い板厚でM5以上のタップ加工は十分なネジ山が確保出来ない為、ナット溶接を選定しています。こういった複数回曲げの特殊な形状の部品はナット溶接を行うスペースが確保出来ないので、部材をZ曲げブラケットとL曲げブラケットに分けて加工を行う事で、L型ブラケットにナット溶接を行う事が可能になり、薄板でのネジ山の確保が出来ます。
当社では製缶・板金溶接など、抜き加工から曲げ、溶接、塗装、組立、機械加工まで社内一貫加工を行っているので、加工方法、加工手順を見直し、工数削減でコストダウン出来るご提案が可能です。
