製品属性(仕様)

製品
分類

製作検査機 ステンレス 蛇行修正装置 ブラケット製作

 業界

検査機

素材

SUS304

 サイズ

L250×W245×H220
精度
板厚

L=0～＋0.5　t=3.2mm

 工程

C1複合機・曲げ・TIG溶接

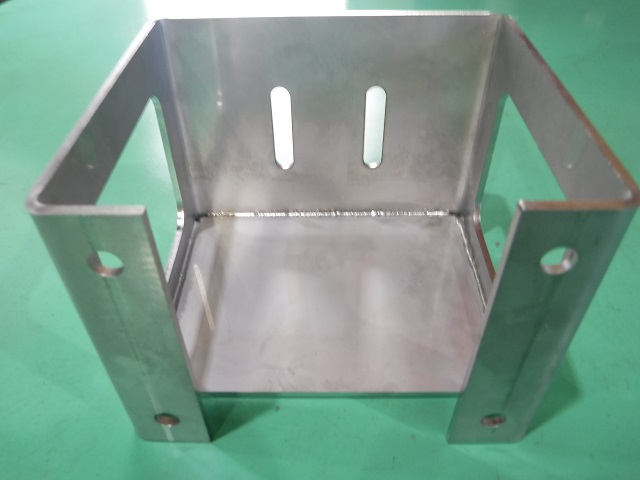

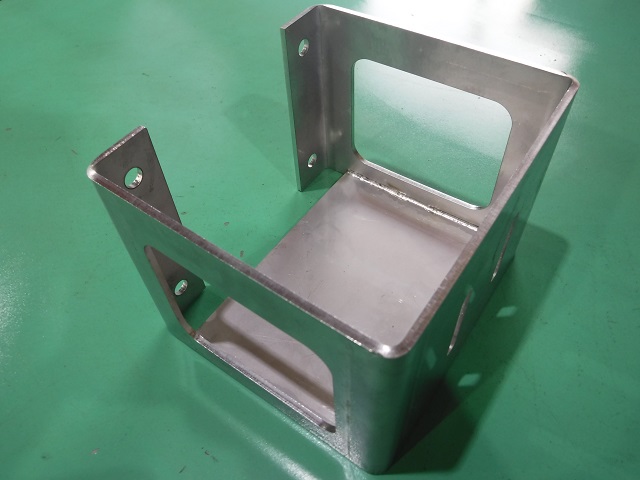

製品画像(様子)

特徴

この 検査機 蛇行修正装置に使用するステンレス製 ブラケットは社内で一貫加工製作された ガイドロール機構部品です。検査機にもSUS材を使用した部品が多くあり、ステンレスの特徴の部品が錆びにくく耐食性が良い事、熱にも強く耐熱性が良い事、劣化しにくく耐酸化性が高い事から部品を清潔に保て清掃・メンテナンス性の向上、長い期間部品を使用出来、劣化・腐食による部品交換が減らせコストダウンを実現出来ます。

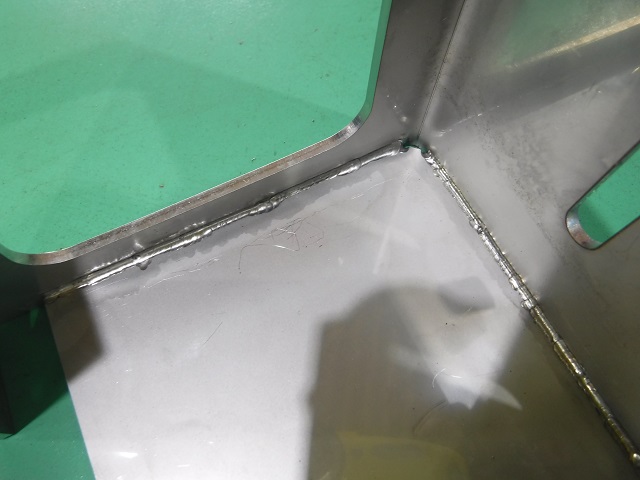

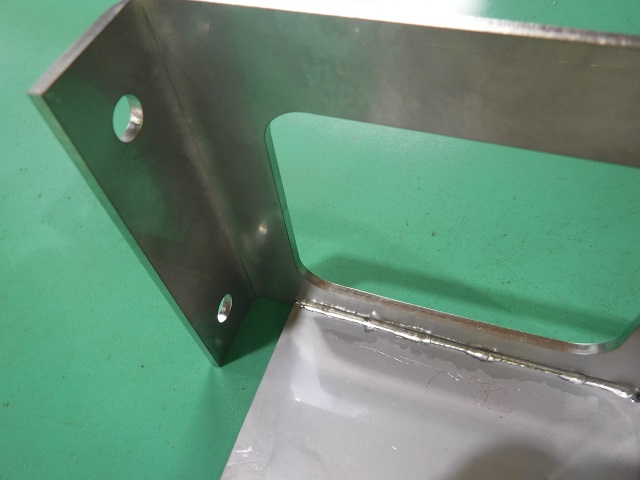

この検査機で使用される加工部品は部品同士の組込みに対する公差があるので、このブラケットはプラス公差で加工を行っています。抜き加工はC1複合機のクリーンカットで切断面に酸化被膜が発生しない様に窒素ガス使用で切断を選定し加工を行っています。その後、曲げ加工を行い溶接工程にてTIG溶接で強固に溶接を行っています。溶接後は歪、溶接焼けを除去して完成となります。
