製品属性(仕様)

製品
分類
特殊補強ブラケット 業界輸送・搬送機
素材SS400鋼板 サイズL1460×W110×H65
精度
板厚
t=6.0・9.0 工程レーザー・ブレーキ・CO2溶接・塗装

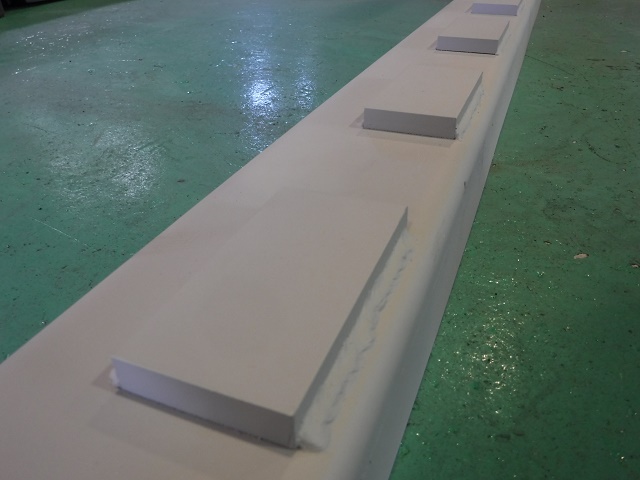

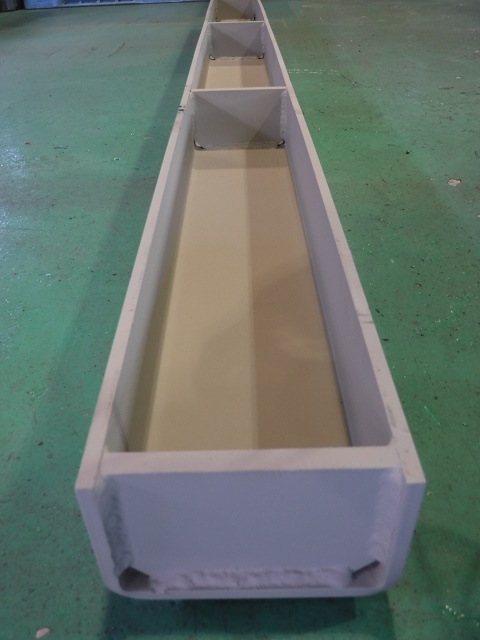

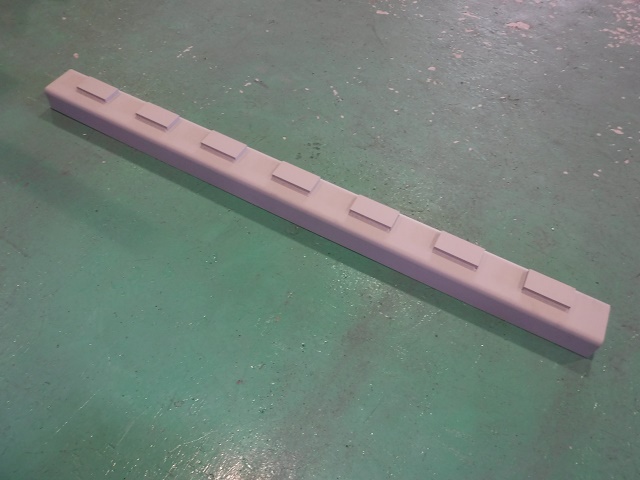

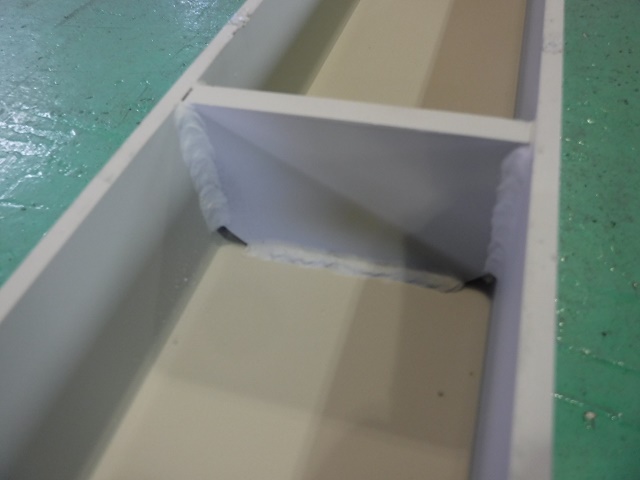

製品画像(様子)

特徴

この輸送機・搬送機用、特殊補強ブラケットは、溶接組立を行った製缶板金溶接組立品です。製品本体は6.0t、溶接リブに6.0t、補強プレートは9.0tの3つの板金部品で構成されています。コ曲げ部とリブ溶接のピッチに公差が設けてあり、コ曲げ内内寸法に±1.0mm、リブ溶接のピッチに±1.0mmの交差が設けてあります。溶接組立は半自動溶接を用いて全周リブ溶接を4箇所、補強プレート溶接を7箇所を行い、強固な形状に仕上げています。その後、表面処理で錆止めを吹き付け塗装をしています。
