製品属性(仕様)

製品
分類
特装車用ブラケット 業界特装車
素材SS400/SPHC サイズ250×75×45
精度
板厚
6.0t/12.0t 工程複合機/レーザー/ブレーキ/ロボット溶接/塗装

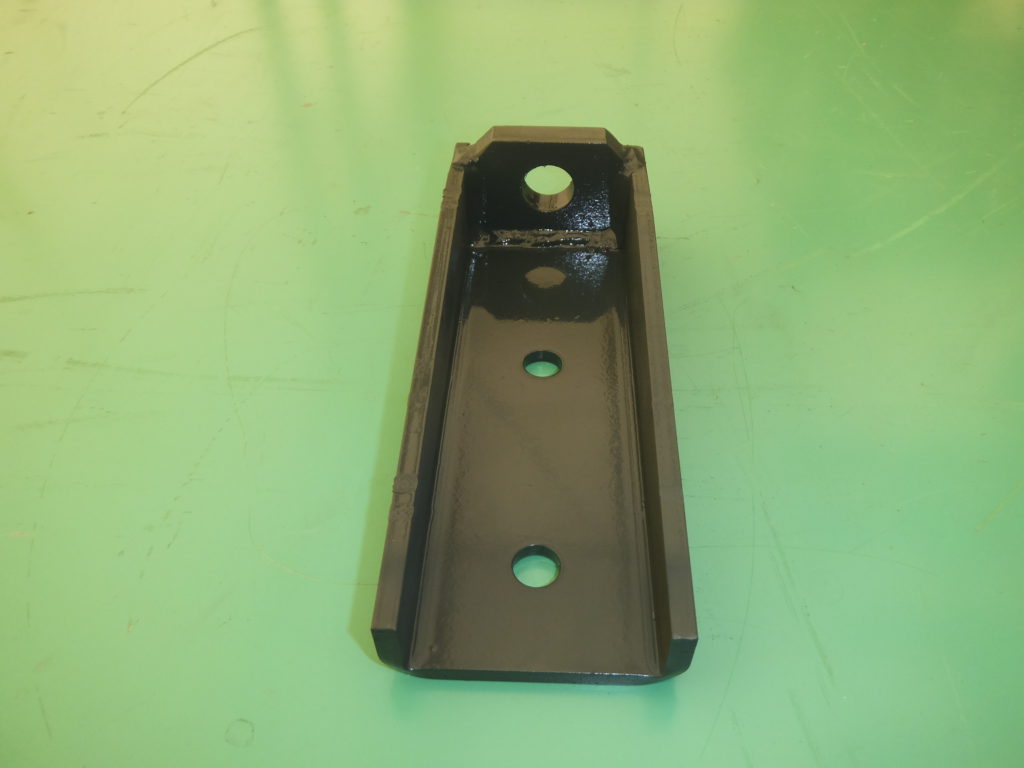

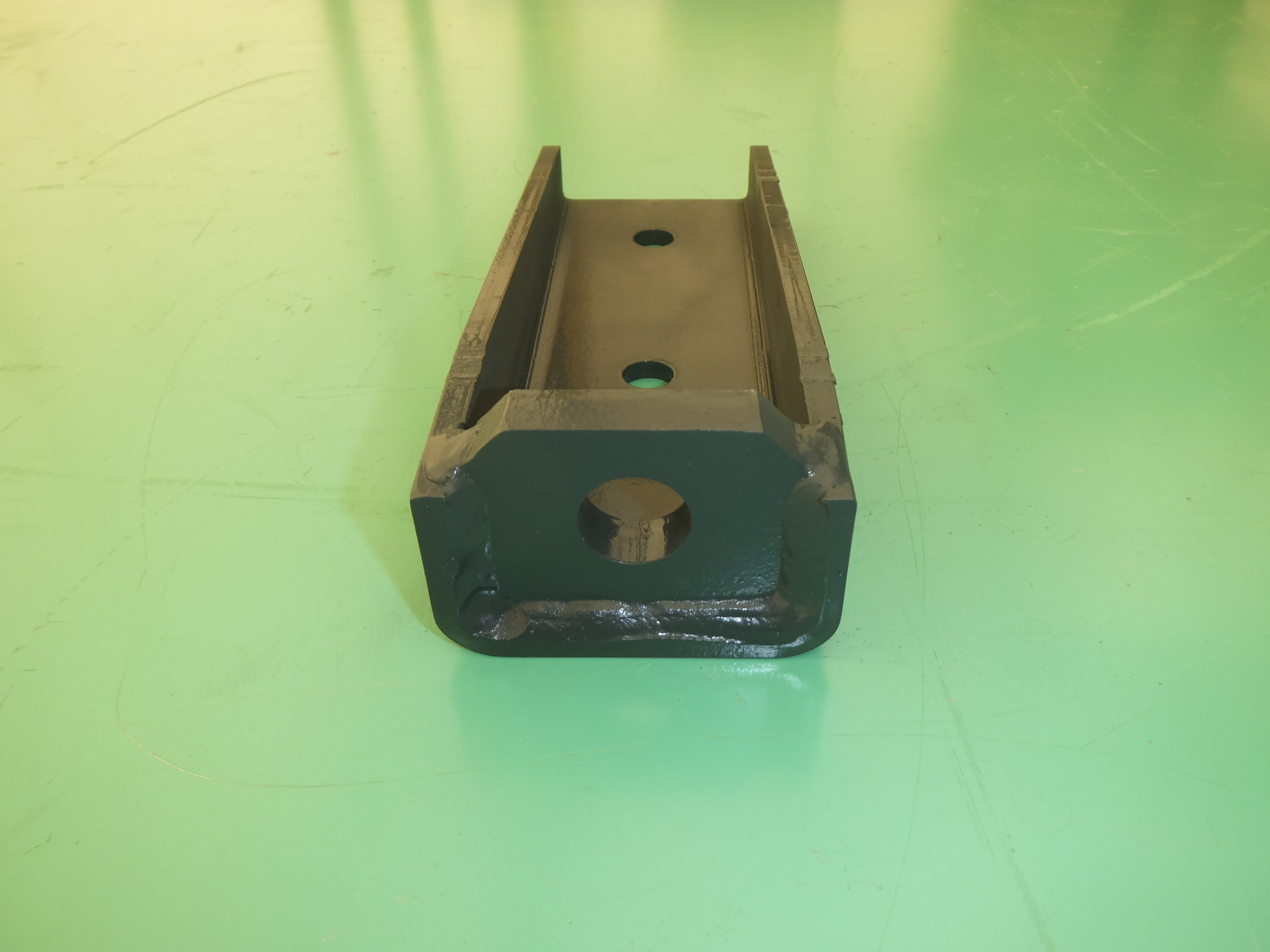

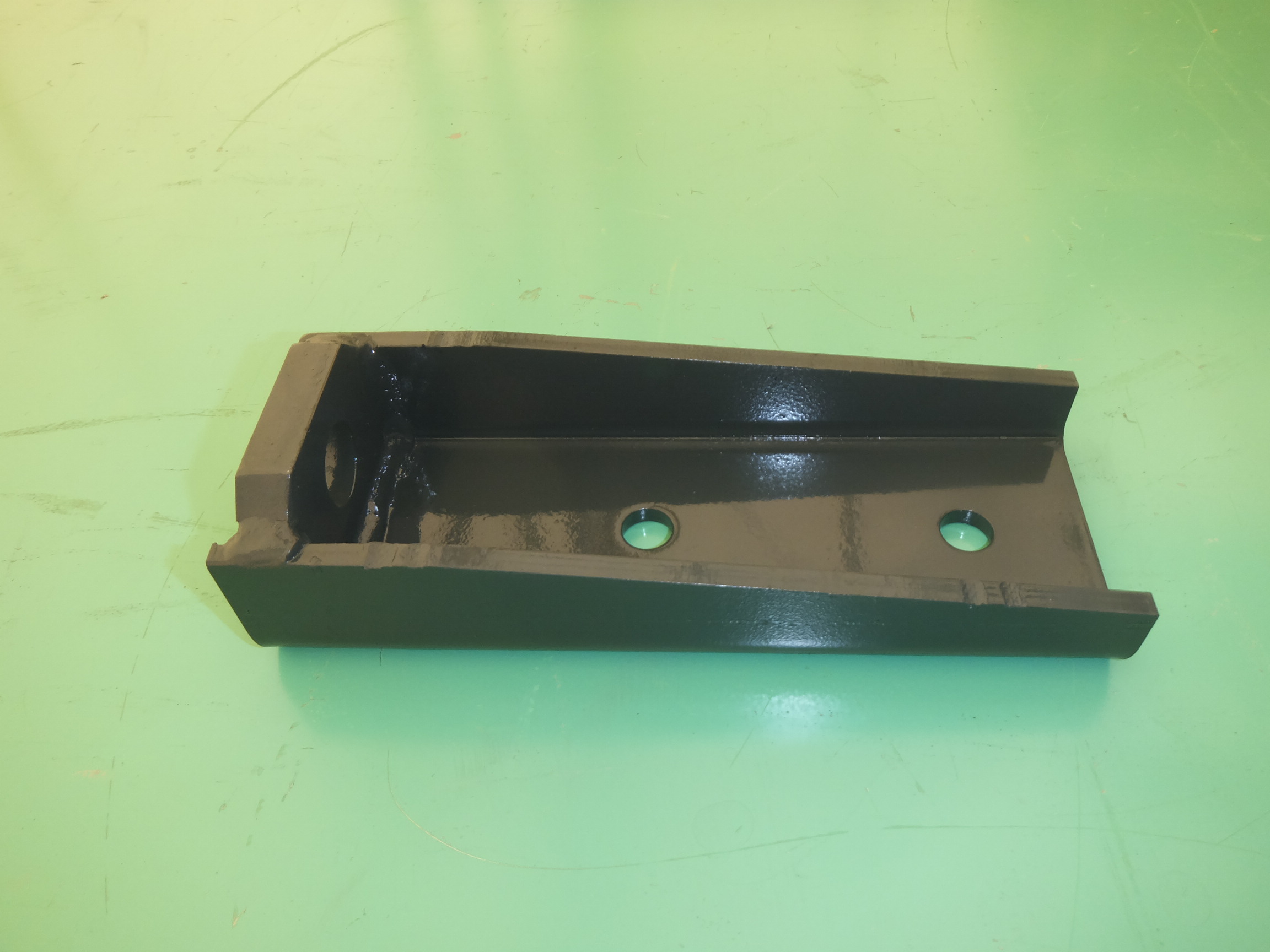

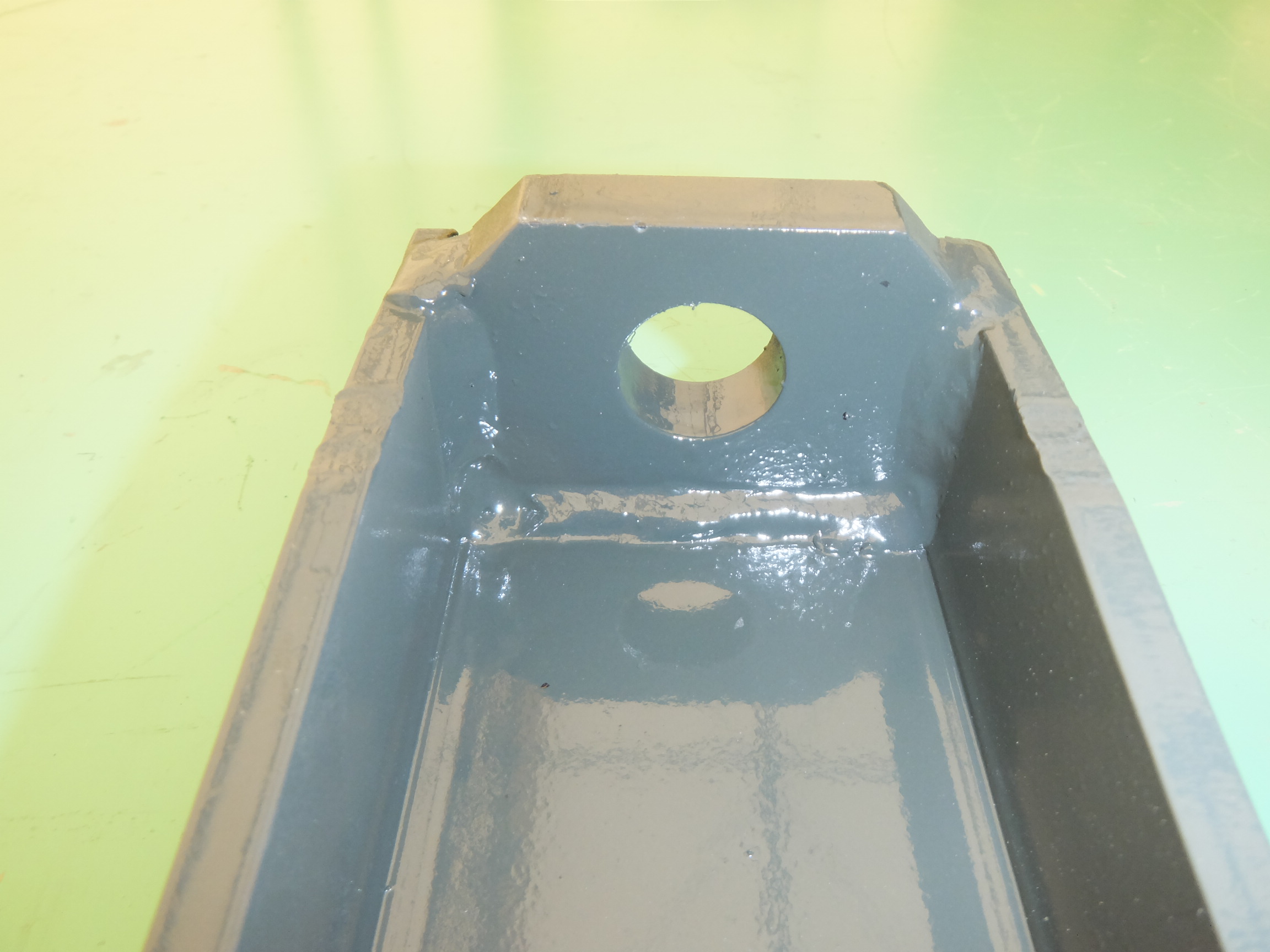

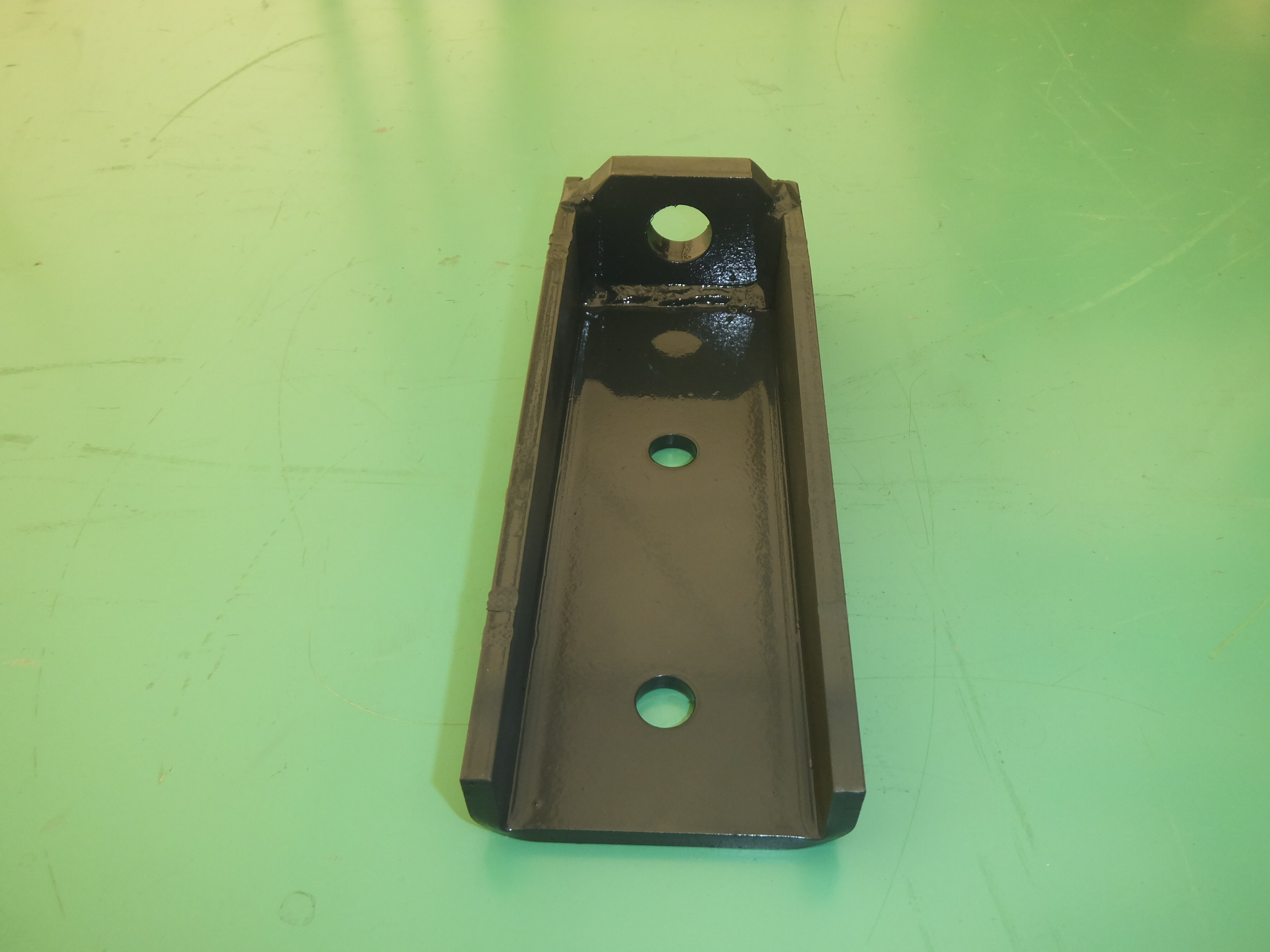

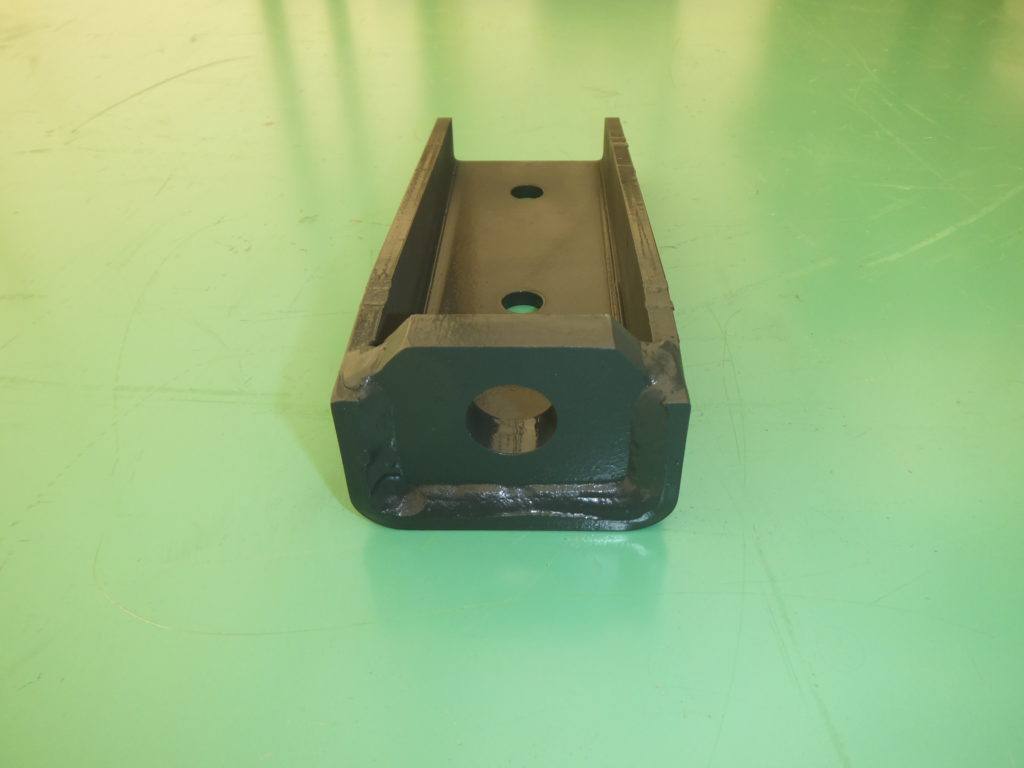

製品画像(様子)

特徴

このブラケットは特装車に使用される製缶板金溶接組立部品です。本体の板金部品にはSS400鋼板の6.0t、溶接リブにはSPHC12.0tを使用しています。ブレーキ工程ではコの字曲げで曲げ寸が小さいため、金型に干渉しないようにグースネックを用いて曲げ加工を行っています。またこの特装車用製缶板金ブラケットはロットで受注があるため、溶接工程では、このブラケット専用の溶接治具を製作し、ロボット溶接機にて溶接を行って作業時間短縮に努めています。その後、指定色を吹き付け塗装しています。
