製品属性(仕様)

製品
分類
産業機械モーターブラケット 業界産業機械
素材SS400鋼板 サイズL450×W70×H70
精度
板厚
t 6.0・t 4.5 工程レーザー・曲げ・CO2溶接・タップ・塗装

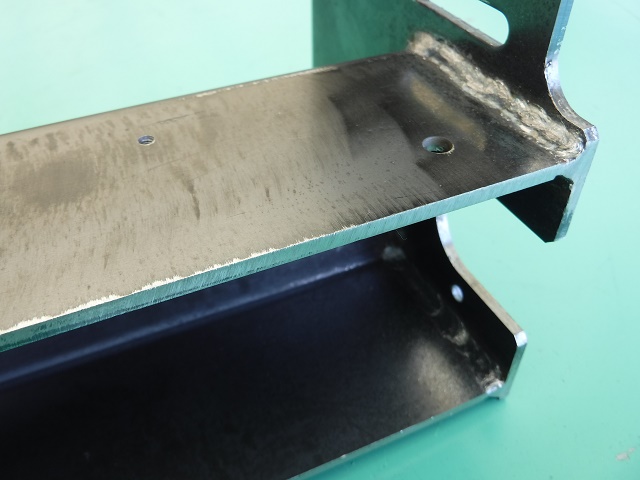

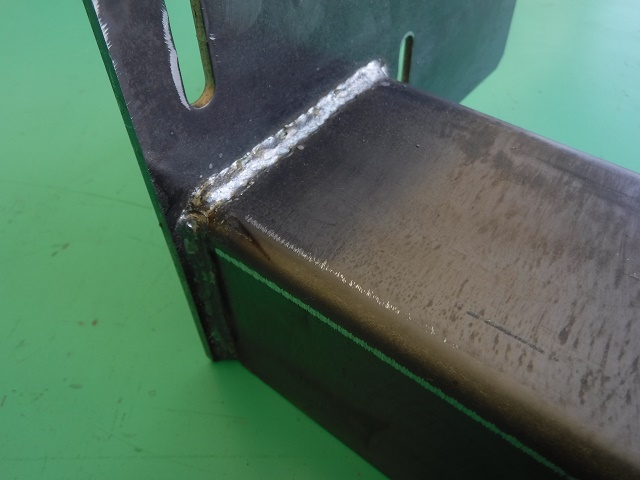

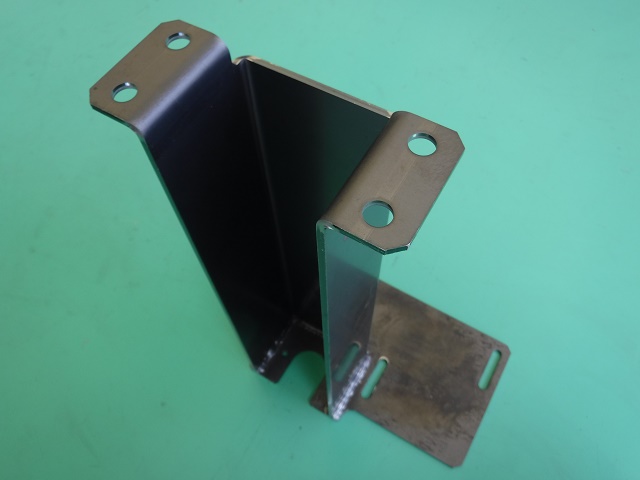

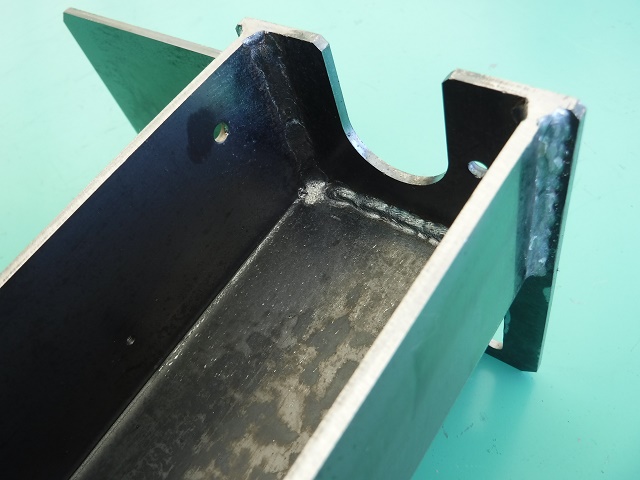

製品画像(様子)

特徴

この産業機械モーターブラケットは、溶接組立を行った製缶板金組立品です。このブラケットは、ベースになるプレートと曲げ加工を行ったブラケットとを合わせ、溶接組立を行います。このブラケットの様な形状の製品を加工する時の特徴は、溶接箇所は全周指示になっているので溶接を行った時、ベースプレートに溶接熱による歪みが発生します。そして、取付・組立を考慮し直角度を出す為に治具を作成し溶接時の歪をなくしますが、加工を行う製品の形状、用途に応じて歪取りを考慮して、治具を製作し製品精度を確保する方法もあります。又、ロット品などになる場合もロボット溶接機で製作出来る様に専用治具を製作し、製品精度を確保していきます。
