製品属性(仕様)

製品
分類

産業機械用ブラケット

 業界

産業機械
素材

SS400鋼板

 サイズ

Ｌ150×Ｗ110×Ｈ120
精度
板厚

直角度・平行度±0.05

 工程

レーザー・ＣＯ2溶接・機械加工・ボール盤・メッキ処理

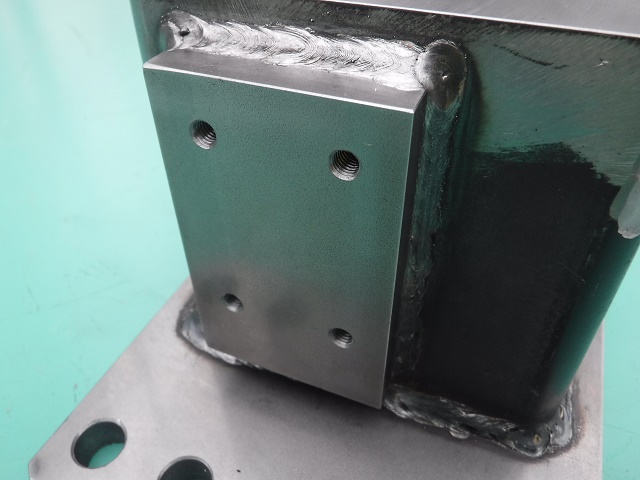

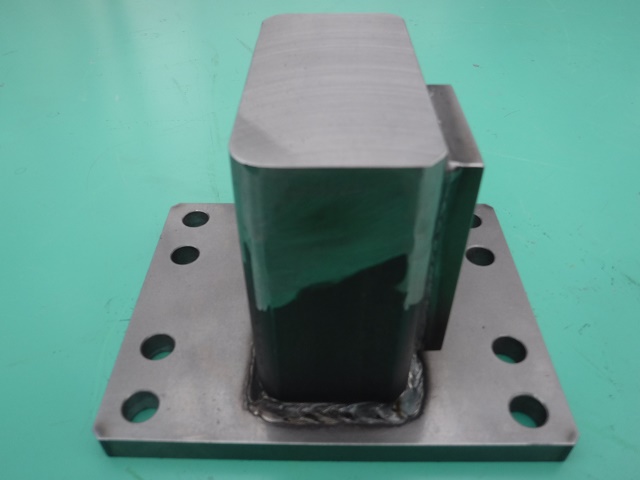

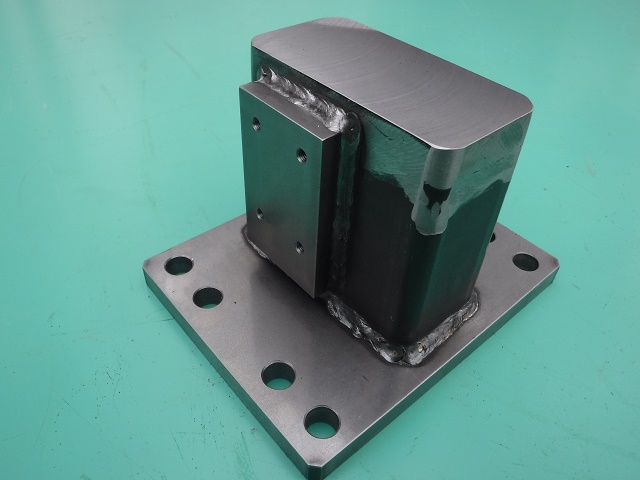

製品画像(様子)

特徴

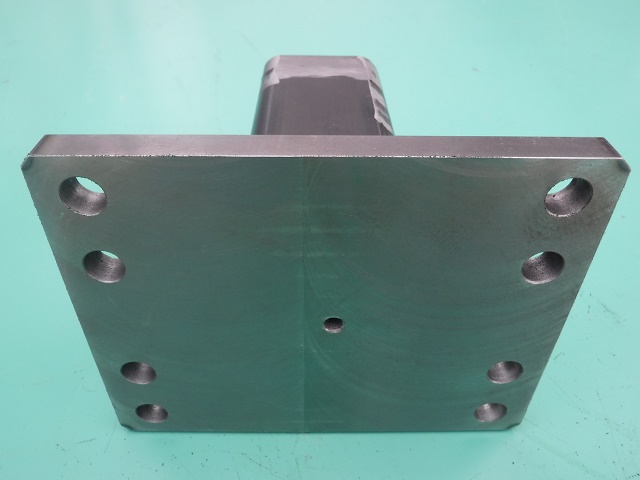

この産業機械用ブラケットは溶接組立と機械加工組立を行った製缶板金機械加工組立品です。製品の土台となるパイプの上下にプレートをCO2溶接します。この時にパイプがCO2溶接を行う事で密閉されるので使用するシールドガスを抜く為のガス抜き用の穴をベースプレートに開けておきます。これにより内部のガスの圧力によりブローホール等の欠陥の発生を防ぐ事や、ブローホール部からの腐食による欠陥を防ぐ事が出来ます。加工は、CO2溶接後に機械加工にてフライス加工、M5タップ4箇所と、穴加工を行っています。その後、表面処理でメッキ塗装を行います。
