製品属性(仕様)

製品
分類
産業機械用ベースブラケット 業界産業用機械
素材SS400鋼板 サイズL615×W270×H180
精度
板厚
t=6.0・9.0 工程レーザー・ブレーキ・タップ・CO2溶接

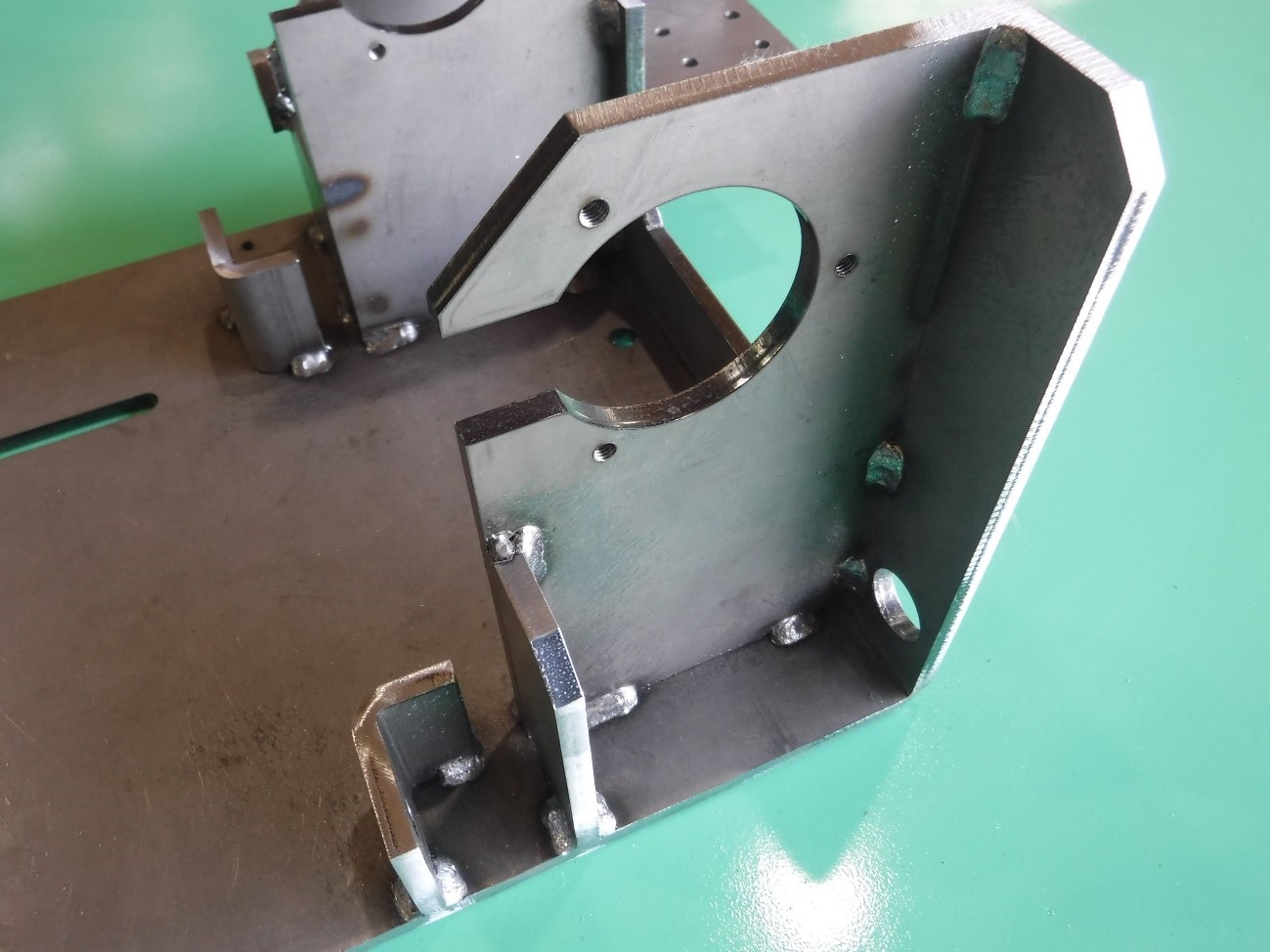

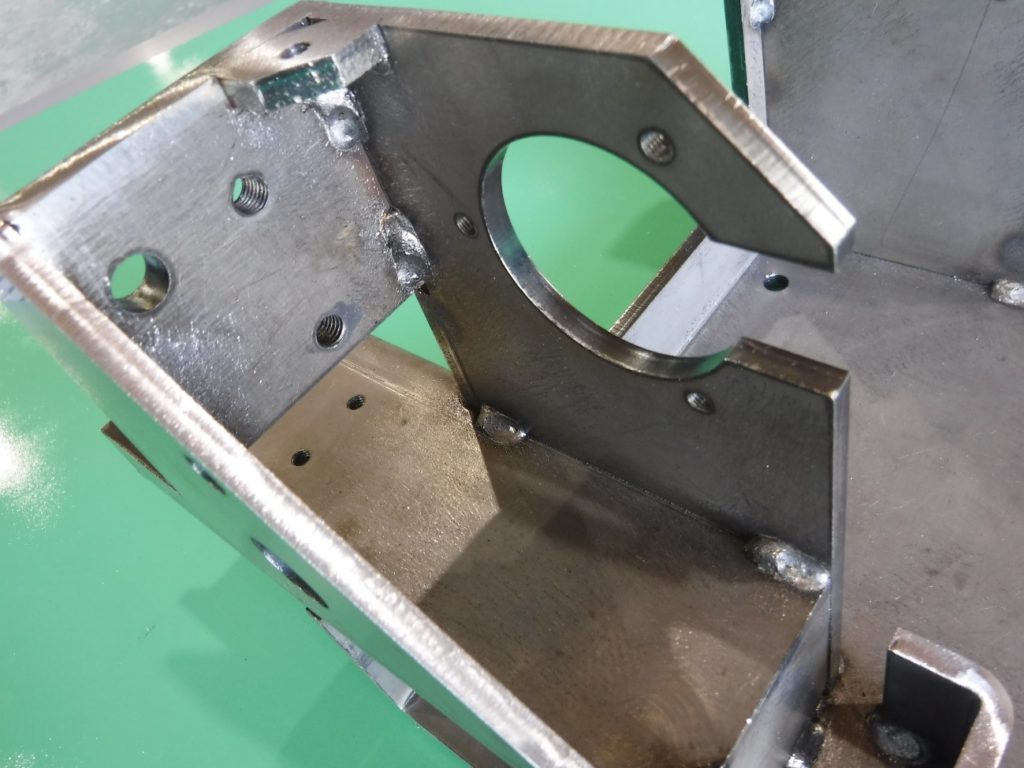

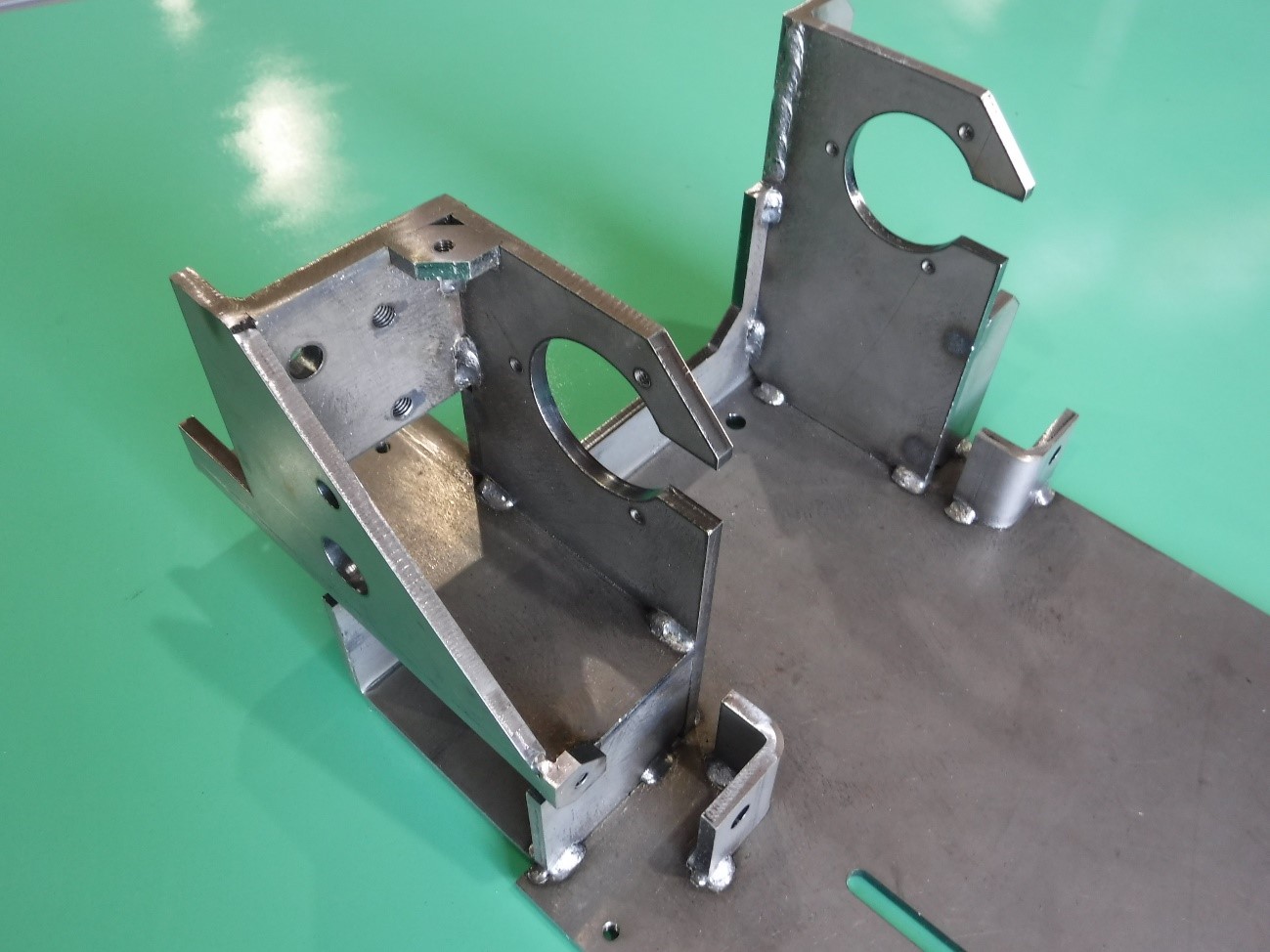

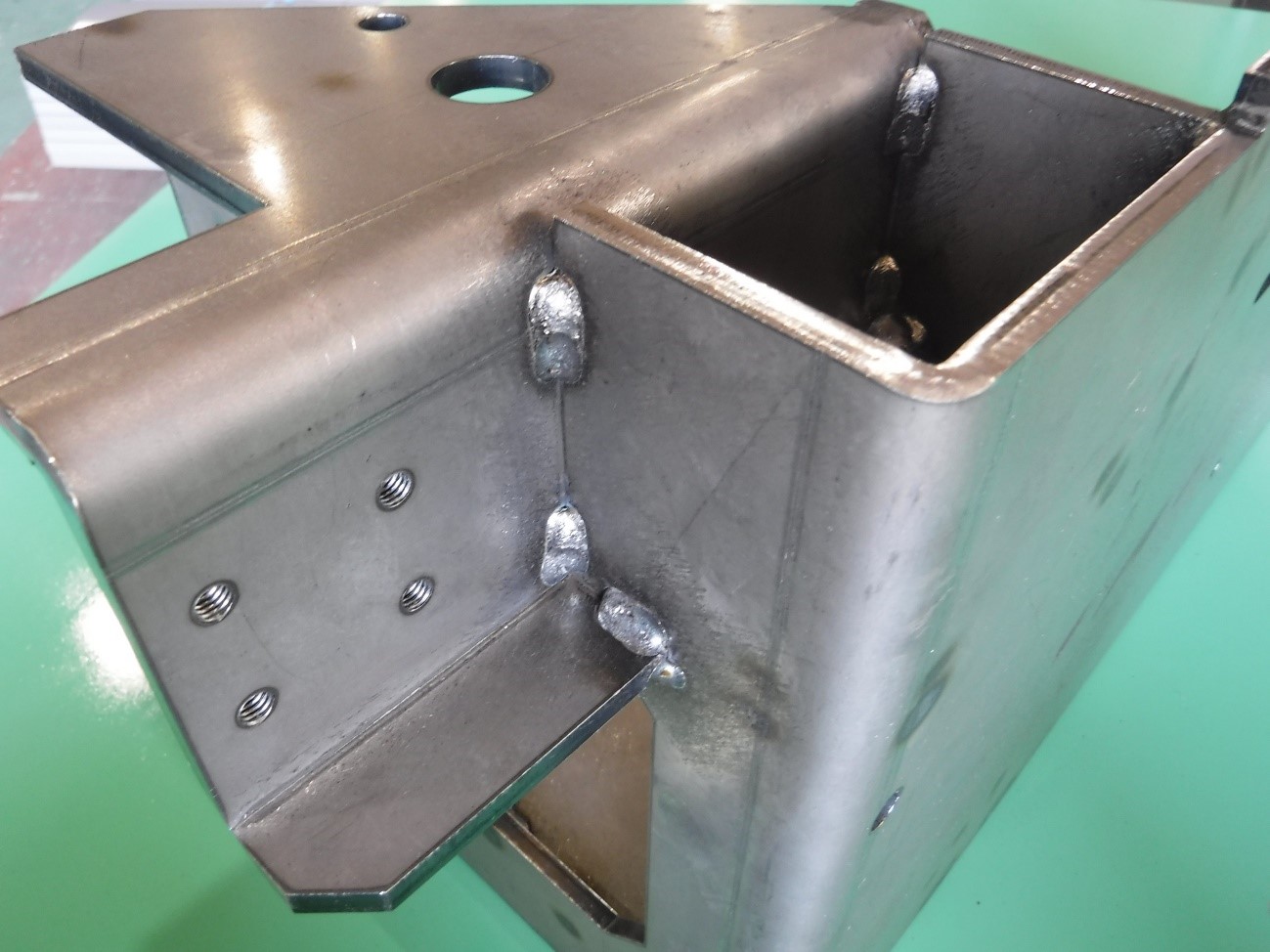

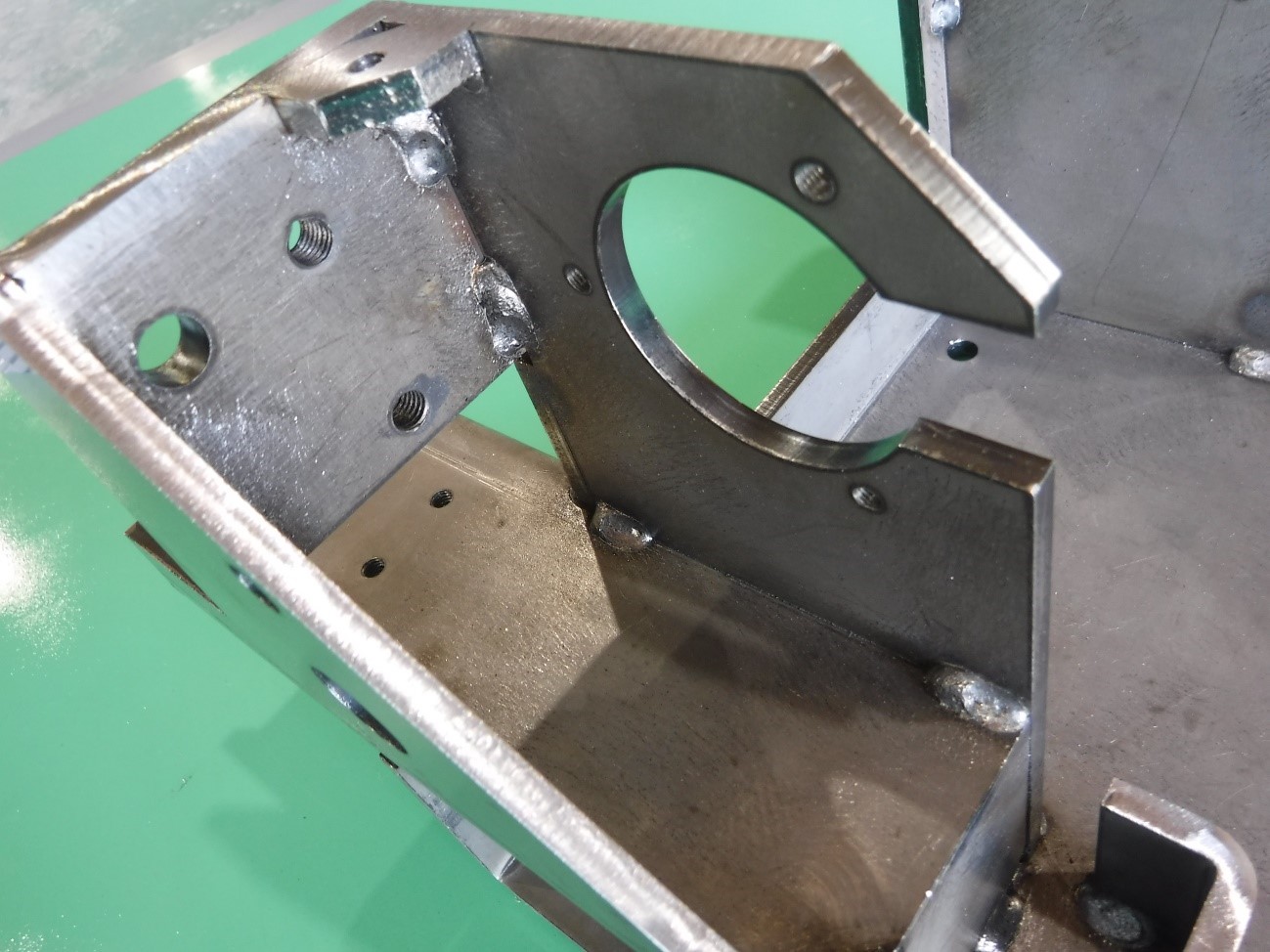

製品画像(様子)

特徴

この産業機械用ベースブラケットは、製造ラインのワーク搬送装置に取り付けられる溶接組立を行った製缶板金溶接組立品です。レーザー加工機でt=6.0㎜・9.0㎜を加工した部品をブレーキ工程にて曲げ角±0.5°の公差に注意し曲げ加工を行います。タップ工程では、M8×2箇所・M6×16箇所・M5×3箇所のタップ加工を行い、 6.0㎜と9.0㎜の11種類の部材を合わせ溶接組立を行います。ベースには電子部品とシャフトが組付けられる為、溶接組立を行う際に歪みが発生すると穴の位置がずれてしまうので、直角度と溶接熱による歪みに注意しながら歪みの影響が出ない様に考慮した加工を行っています。
