製品属性(仕様)

製品
分類
産業機械用固定ブラケット 業界産業機械
素材SUS304 サイズL250×W85×H85
精度
板厚
Φ20H7 工程レーザー(EX加工機)・NC旋盤・TIG溶接・機械加工・タップ

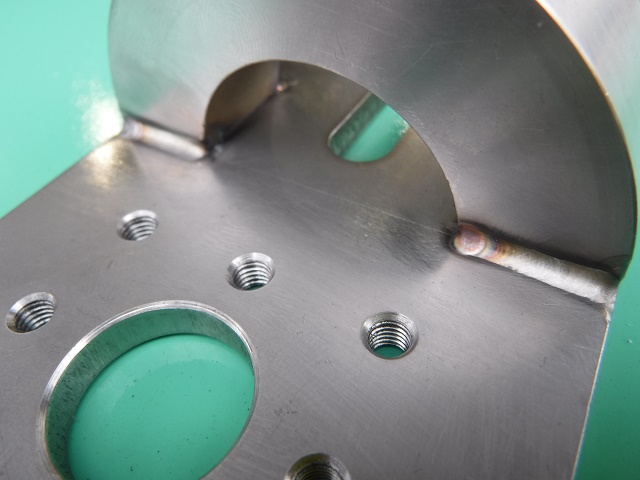

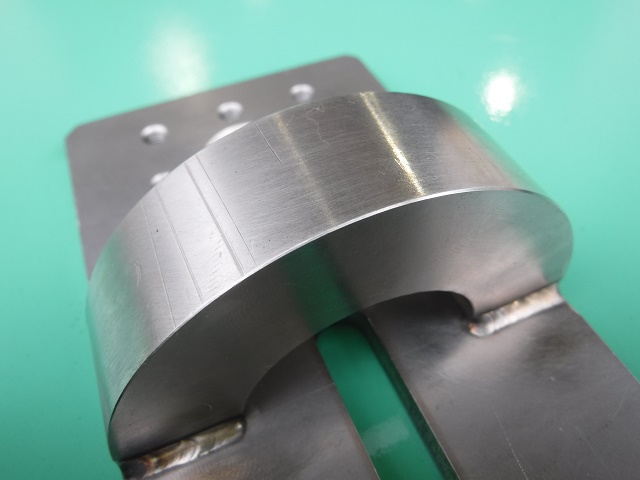

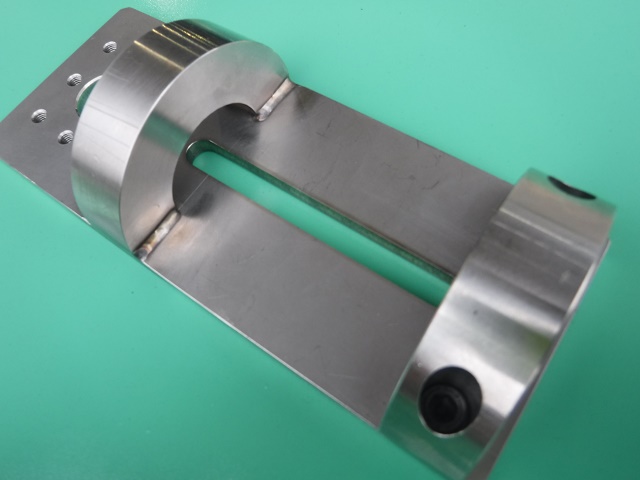

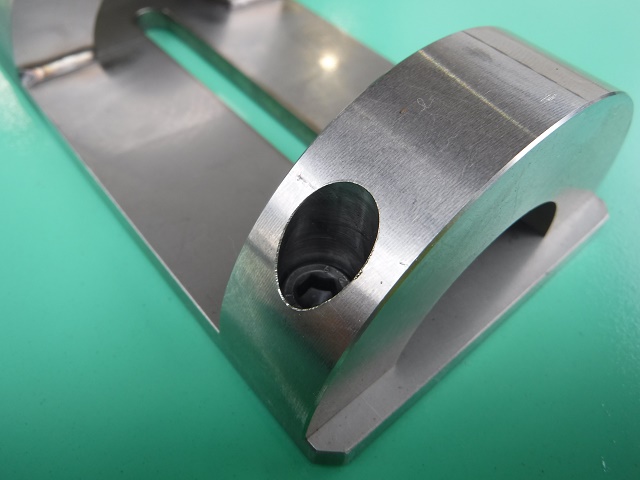

製品画像(様子)

特徴

"この産業機械用の固定ブラケットは、溶接組立と機械加工を行った機械加工組立品です。加工はSUS304の6mm厚のプレートをレーザー(三菱電機製:ML3015EX加工機)で抜き加工を行った部品と、NC旋盤でSUS304 Ф85素材をNC旋盤でを切削加工を行い半割後に、NC縦フライスで切削加工を行った部品をTIG溶接で溶接組立を行います。TIG溶接を行った後に機械加工にて直角・平行度を出す為にNC縦フライスで切削加工を行ってからФ20H7、M6タップ加工を行います。
こういった精度が必要な産業機械用の組立製品は、材料の時点から前加工として機械加工で切削加工を行い、精度を出した材料で溶接組立を行う事で高精度な製缶品になり、その後に後加工を機械加工で行う切削加工・穴あけ加工の精度を確保する事が出来ます。図面から溶接による金属の歪みの影響を受けにくい手順で加工をすることで、精度の確保と作業工数の削減を実現しています。
