製品属性(仕様)

製品
分類
産業機械用溶接組立ブラケット 業界産業機械
素材SS400鋼板 サイズL100×H45
精度
板厚
工程CO2溶接・フライス(縦型・横型)・ボール盤・塗装

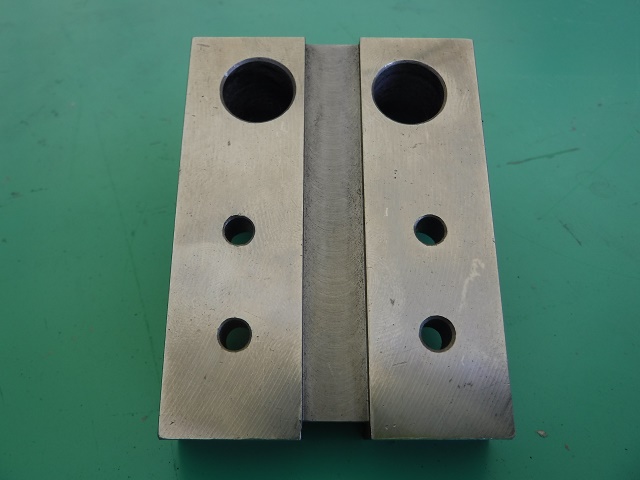

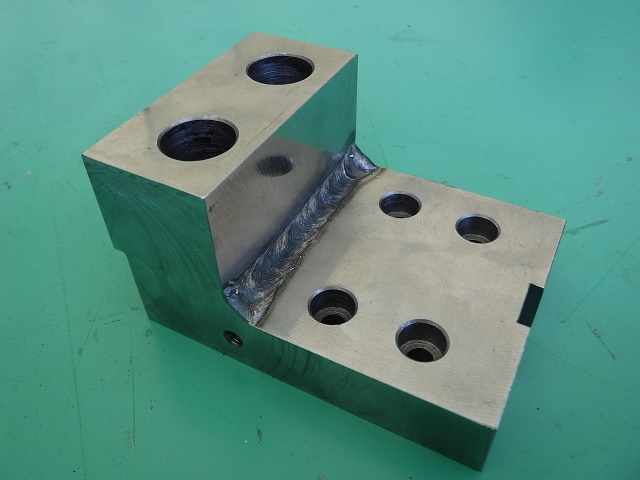

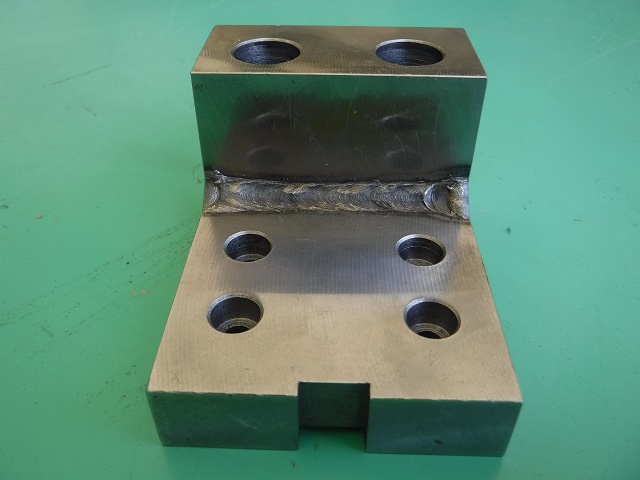

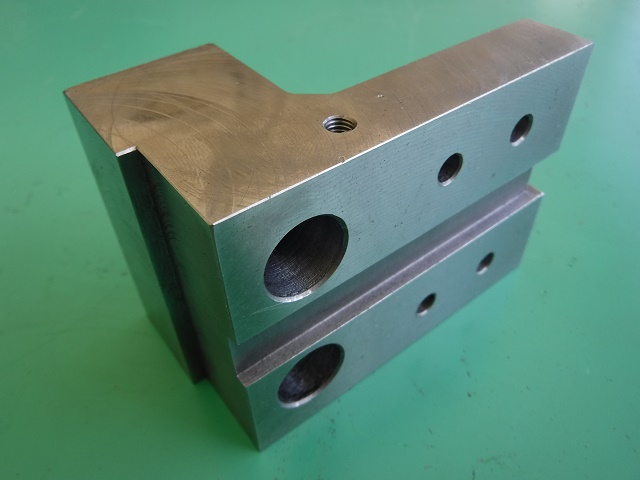

製品画像(様子)

特徴

この製缶板金加工品は産業機械用の溶接組立ブラケットです。この溶接組立ブラケットは製缶板金加工、機械加工、溶接組立を自社で一貫して加工・組立しています。
直角度・平行度±0.05と厳しい公差を満たすように、CO2溶接後にフライスで切削加工を行っています。CO2溶接組立時に発生した溶接熱による歪みを切削加工することでで直角・平行度を確保しています。切削加工で直角度と平行度を確実に出しておかないと、キー溝加工や穴・タップ加工で精度が出なくなるので、直角度と平行度を出すように注意して加工をしています。
また、キー溝加工での嵌め合い公差部はメッキしろを考慮して加工を行っています。ここでは12H7の公差のもと、キー溝のメッキしろを考慮しプラス目に仕上がる様に機械加工を行っています。
