製品属性(仕様)

製品
分類

産業機械用特殊ブラケット

 業界

産業機械
素材

SS400鋼板

 サイズ

L140×H140
精度
板厚

t =16.0

 工程

レーザー・CO2溶接・機械加工・ボール盤・メッキ処理

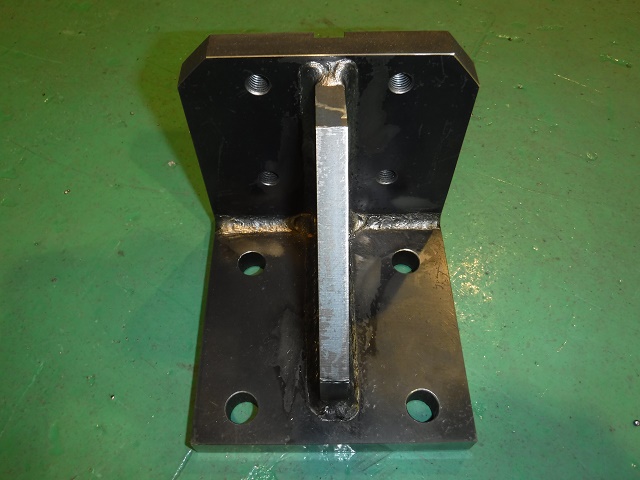

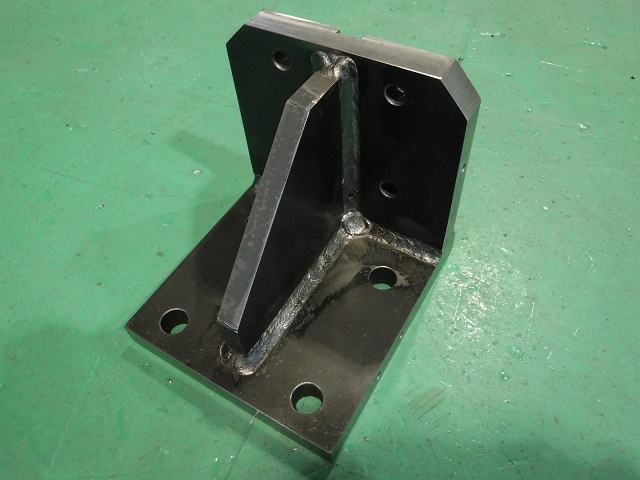

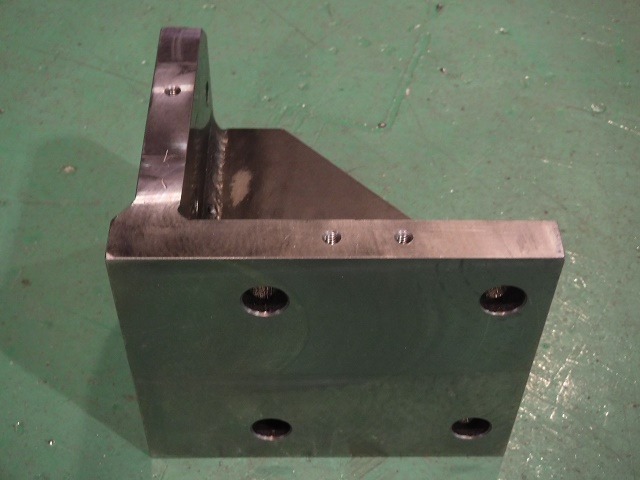

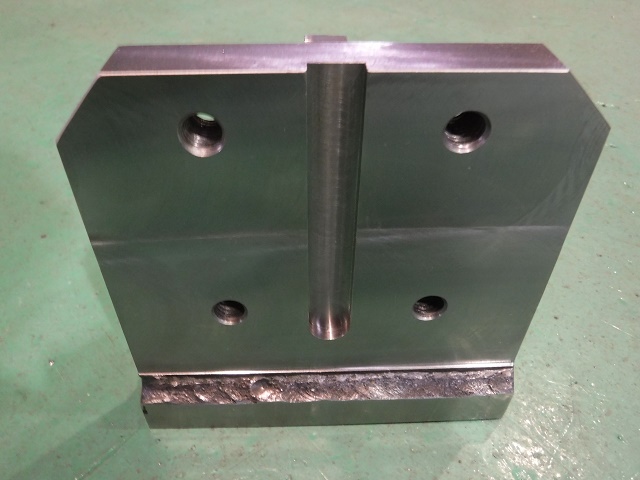

製品画像(様子)

特徴

この産業機械用特殊ブラケットは、溶接組立と機械加工を用いた製缶板金溶接組立品です。ブラケットの溶接熱による歪みをフライス加工を行い、直角交差とフライス加工面からの穴位置交差を確保しています。切削加工で直角度と平行度をしっかり出しておかないと他の加工で精度が出なくなるので、直角度と平行度を出すように特に注意して加工をしていきます。この産業機械用特殊ブラケットはメッキ仕上がりになるので、嵌め合い公差部はメッキしろを考慮し加工を行います。ここでは13H7のキー溝のメッキしろを考慮したプラス目に機械加工を行っています。
