製品属性(仕様)

製品
分類

走行駆動装置トルクアームブラケット

 業界

自動搬装置（マテハン）
素材

SS400

 サイズ

225㎜x 55㎜

精度
板厚

平行度±0.03

 工程

機械加工　縦型NCフライス 横型NCフライス　

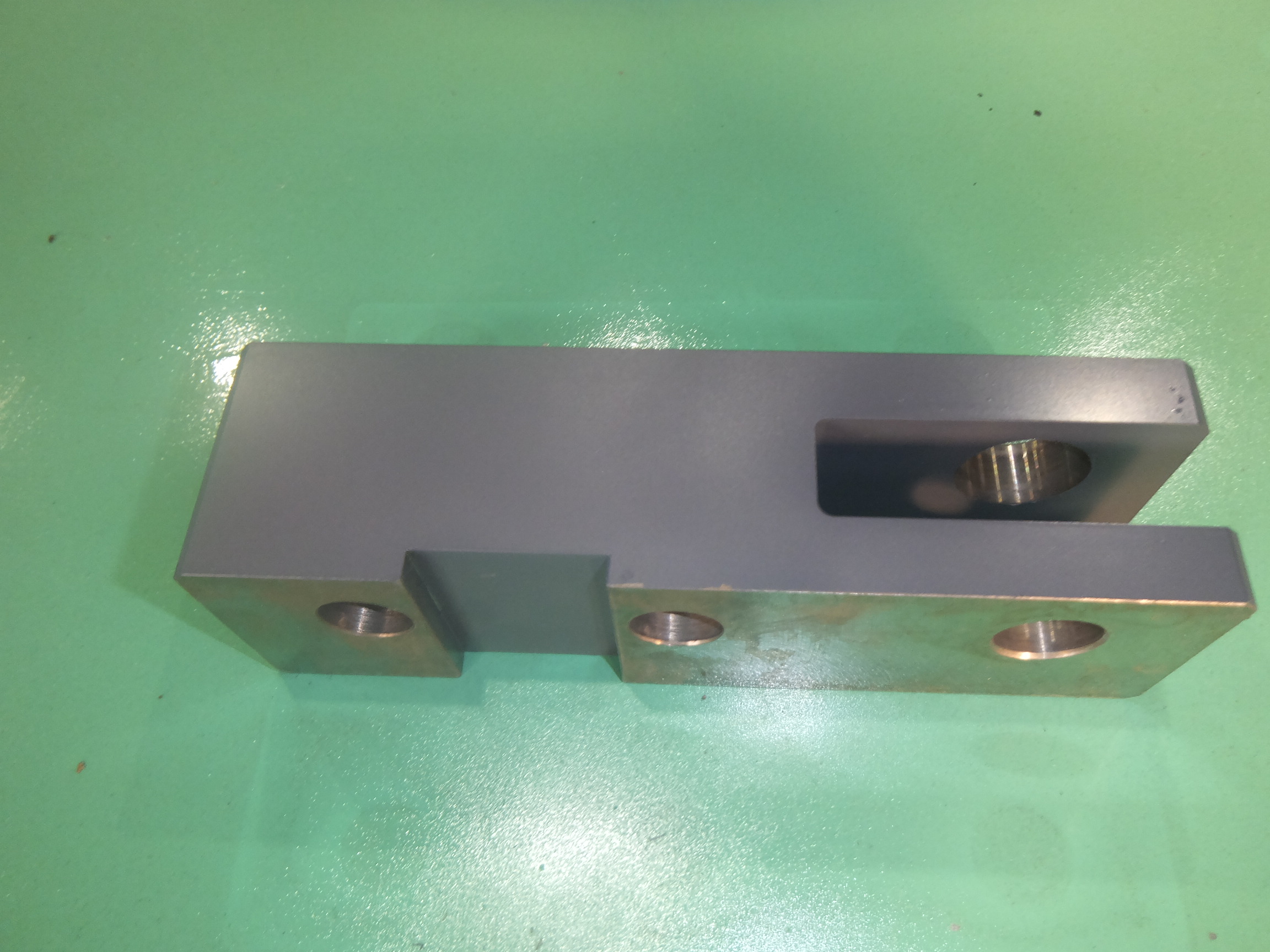

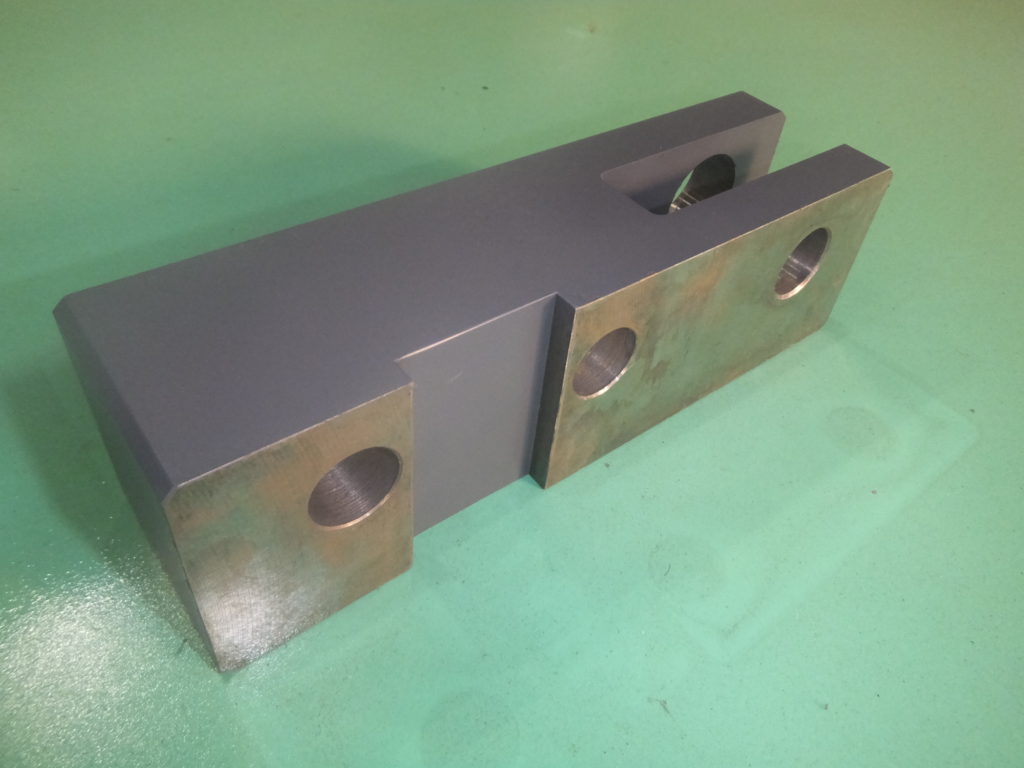

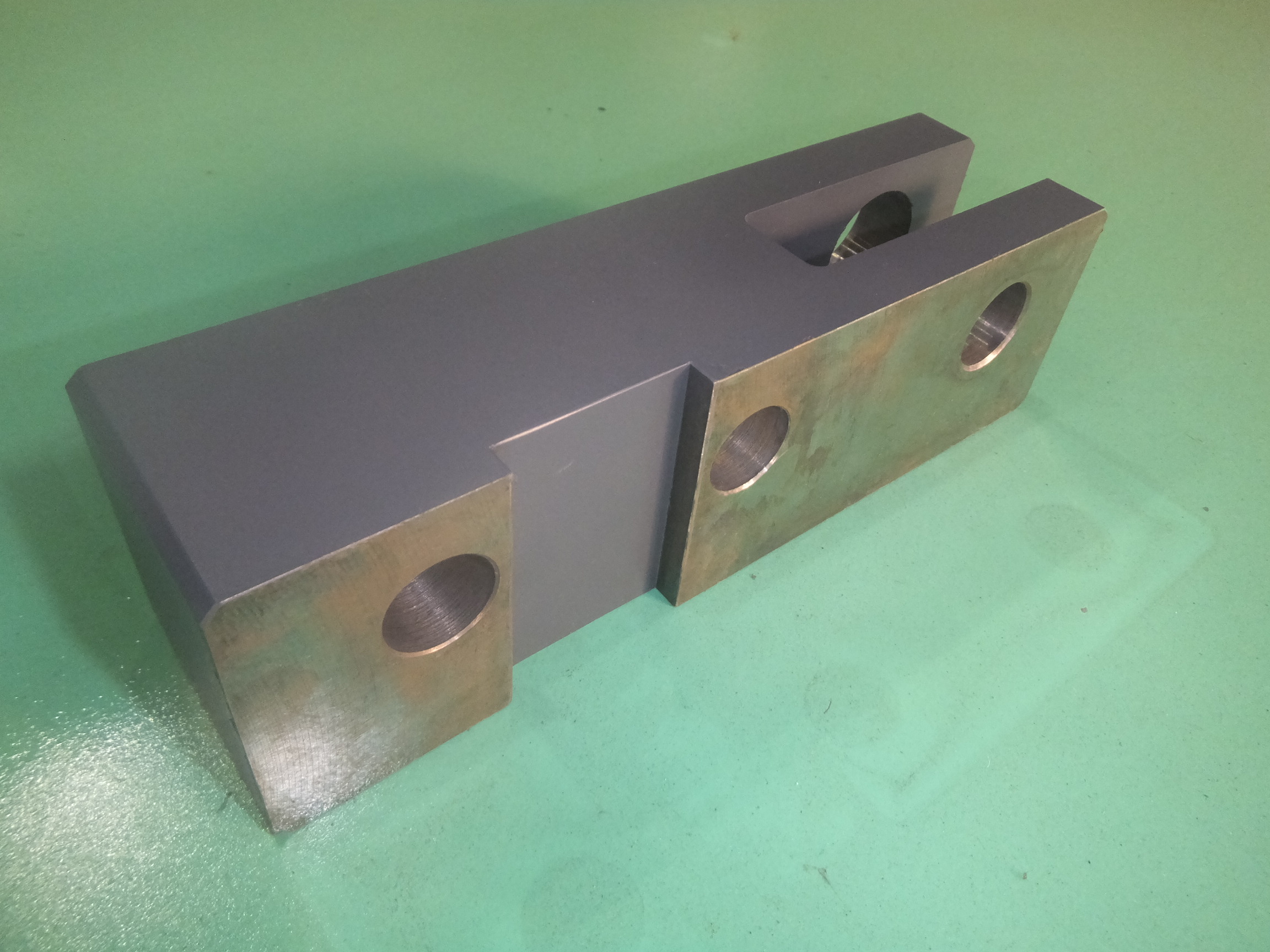

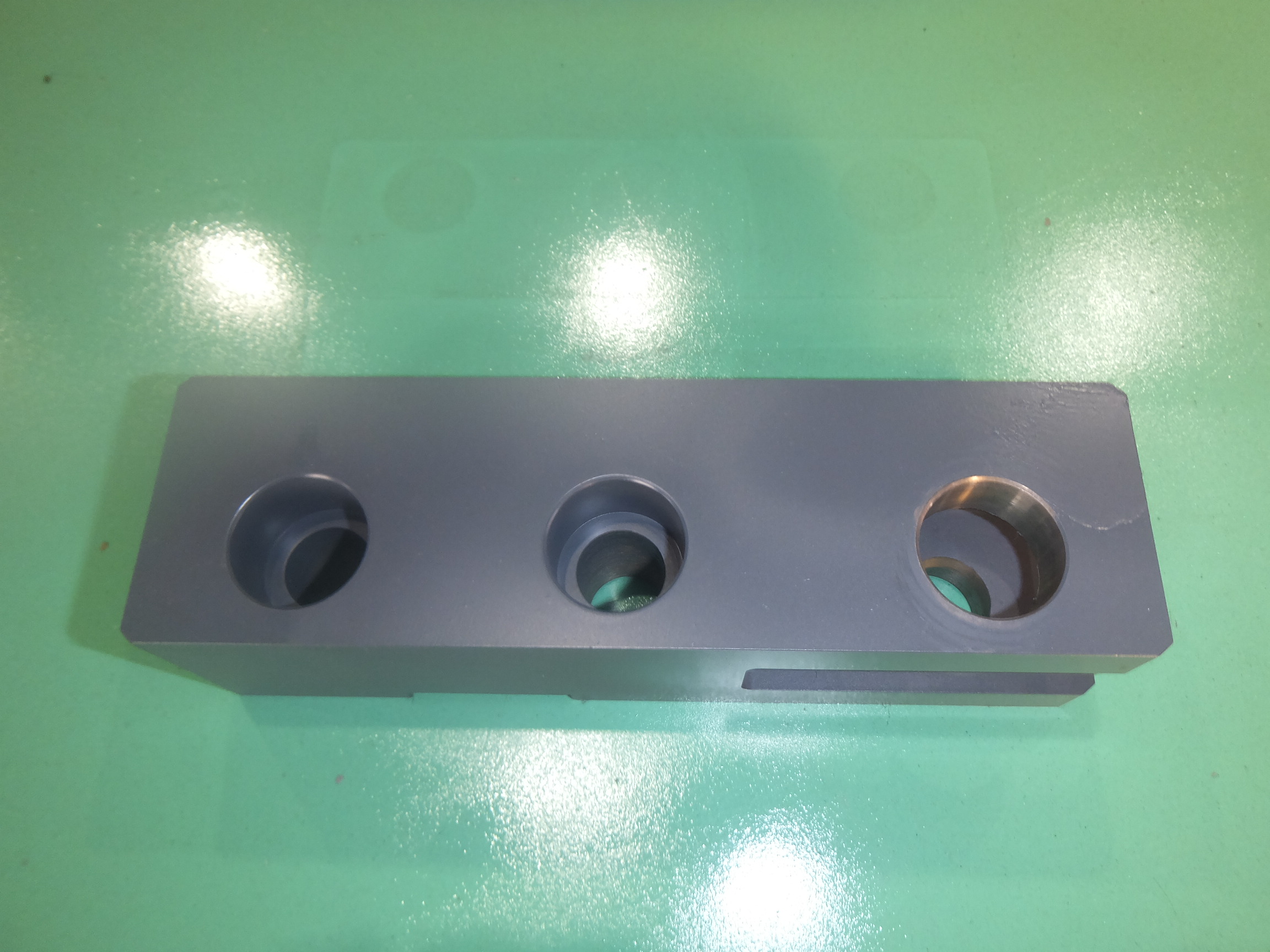

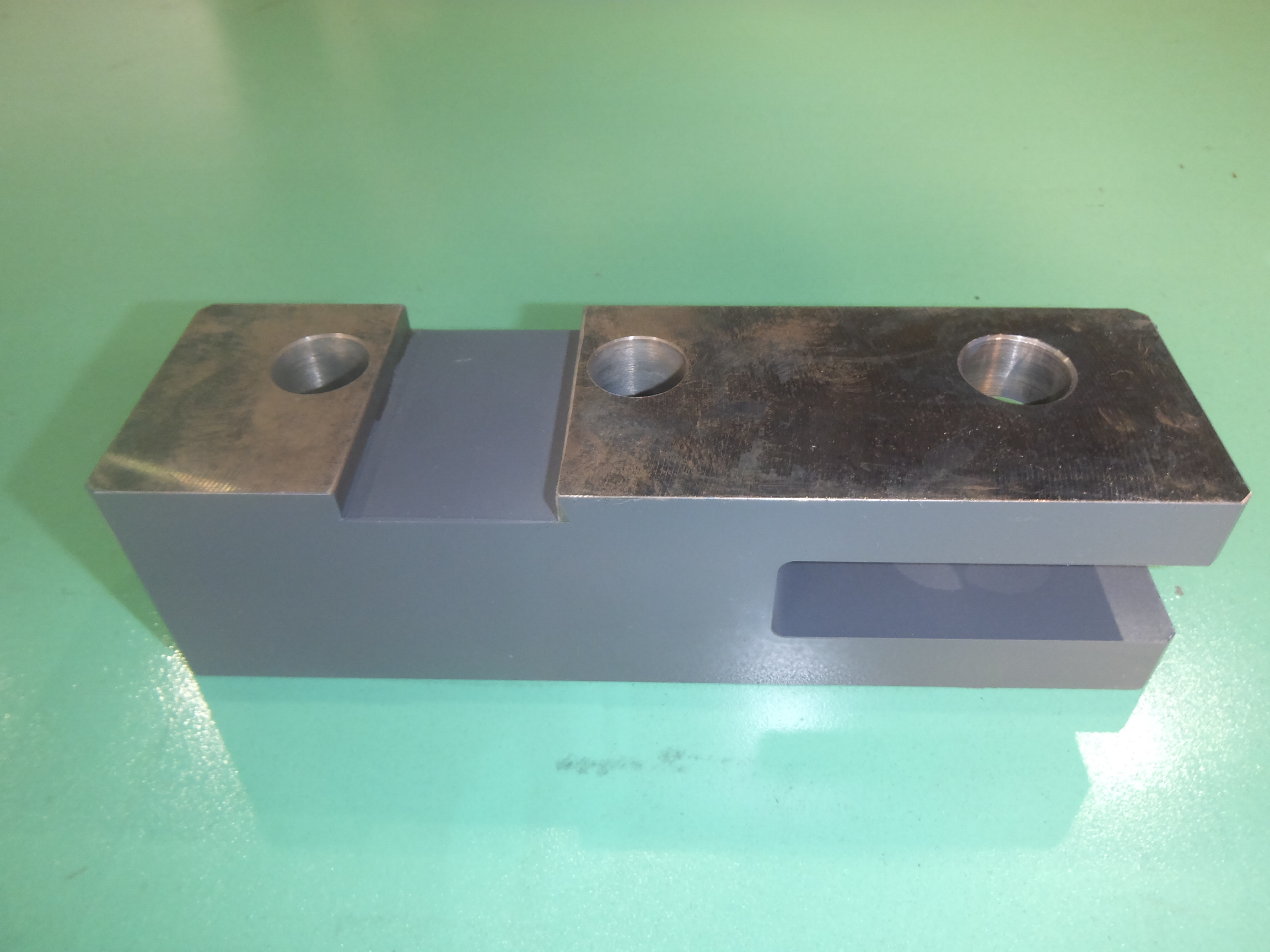

製品画像(様子)

特徴

マテハン業界の大型自動搬装置に使用される、走行駆動装置トルクアームブラケットの製品事例をご紹介致します。このトルクアームブラケットは搬送機のカゴ下部分に取付されるコンベア・モーター回りに使用される部品で強度が必要になってきます。その為に、溶接組立をせずに55㎜の板厚をガス切しフライス加工で形状加工していきます。自動搬送機の中にも様々なタイプがあり、格納する荷姿で変わってきます。例えばコンテナ・段ボール・パレットなどがあります。用途に応じてブラケットの形状や板厚などは大きく変わって来るため様々な要求に対応します。
