製品属性(仕様)

製品
分類
食品機械 搬送装置 停止機器用プレート 業界産業装置
素材SS400鋼材 サイズL360×W370×H30
精度
板厚
平面度0~-0.1・直角度±0.02 工程機械加工・マシニングセンター

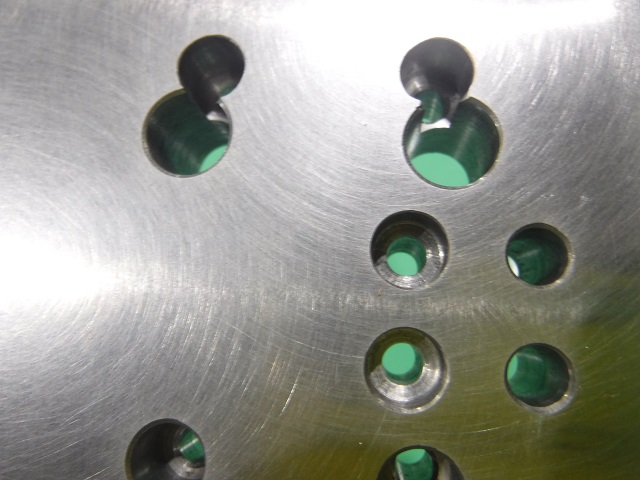

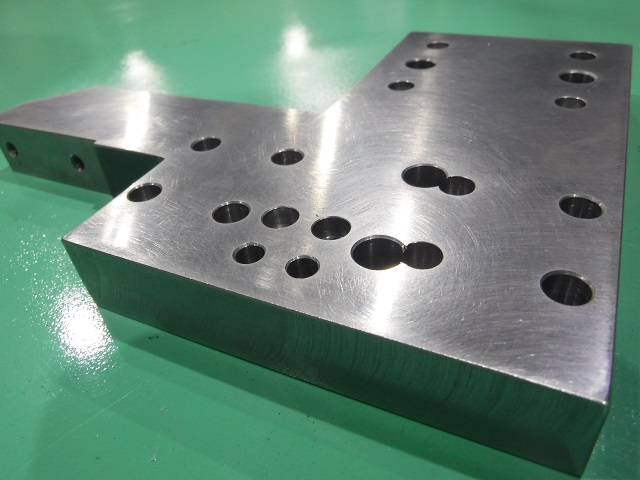

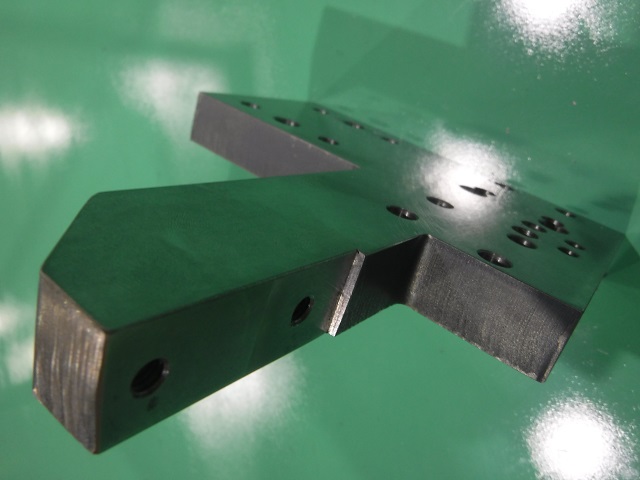

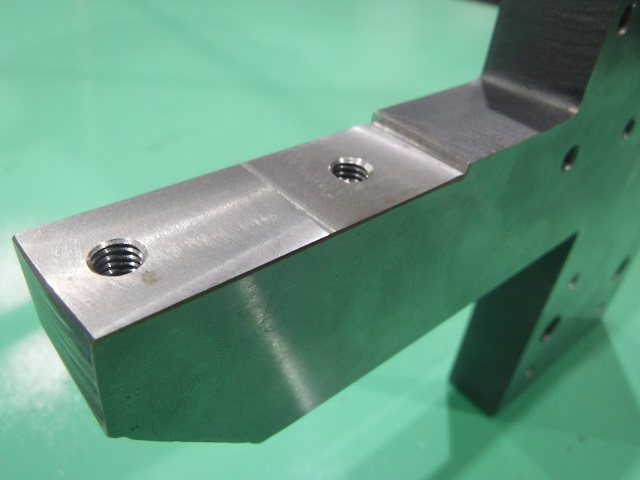

製品画像(様子)

特徴

この食品機械 搬送装置 停止機器用プレートは機械加工でマシニングセンター、NCフライスを使用し切削加工、ザグリ穴の加工、平面度公差0~-0.1、直角度公差±0.02の精度で仕上げてあるプレートになります。
このプレートは食品機械の生産ラインでの搬送装置部分に組み込むストップセンサーを取り付けるプレートになります。搬送装置内で食品材料が不具合、規格を満たしていない時に、ストップセンサーが反応し搬送装置レーンから食品材料を外し横の搬出レーンに振り分けて回収場に届ける仕様になります。
この為、毎日数万本の食品材料がストップセンサーを取り付けた精工プレートの上を通過しますので振動・耐久性を考慮してプレート自体の厚み30mmのものをご提案しています。この30mmの厚い材料を使用する事でマシニングセンターで平面・直角の切削加工を行う時もワーク固定が安定して維持出来、製品のビビリが出難く加工精度を維持し易い為、加工工数を減らせるので作業時間の短縮が出来、製品精度を上げる事が出来るので、加工工数削減でのコストダウンを実現出来ます。
