製品属性(仕様)

製品
分類

安全装置取付ブラケット

 業界

昇降機
素材

SS400

 サイズ

160×280×135
精度
板厚

ｔ＝4.5

 工程

複合機・曲げ・溶接・塗装

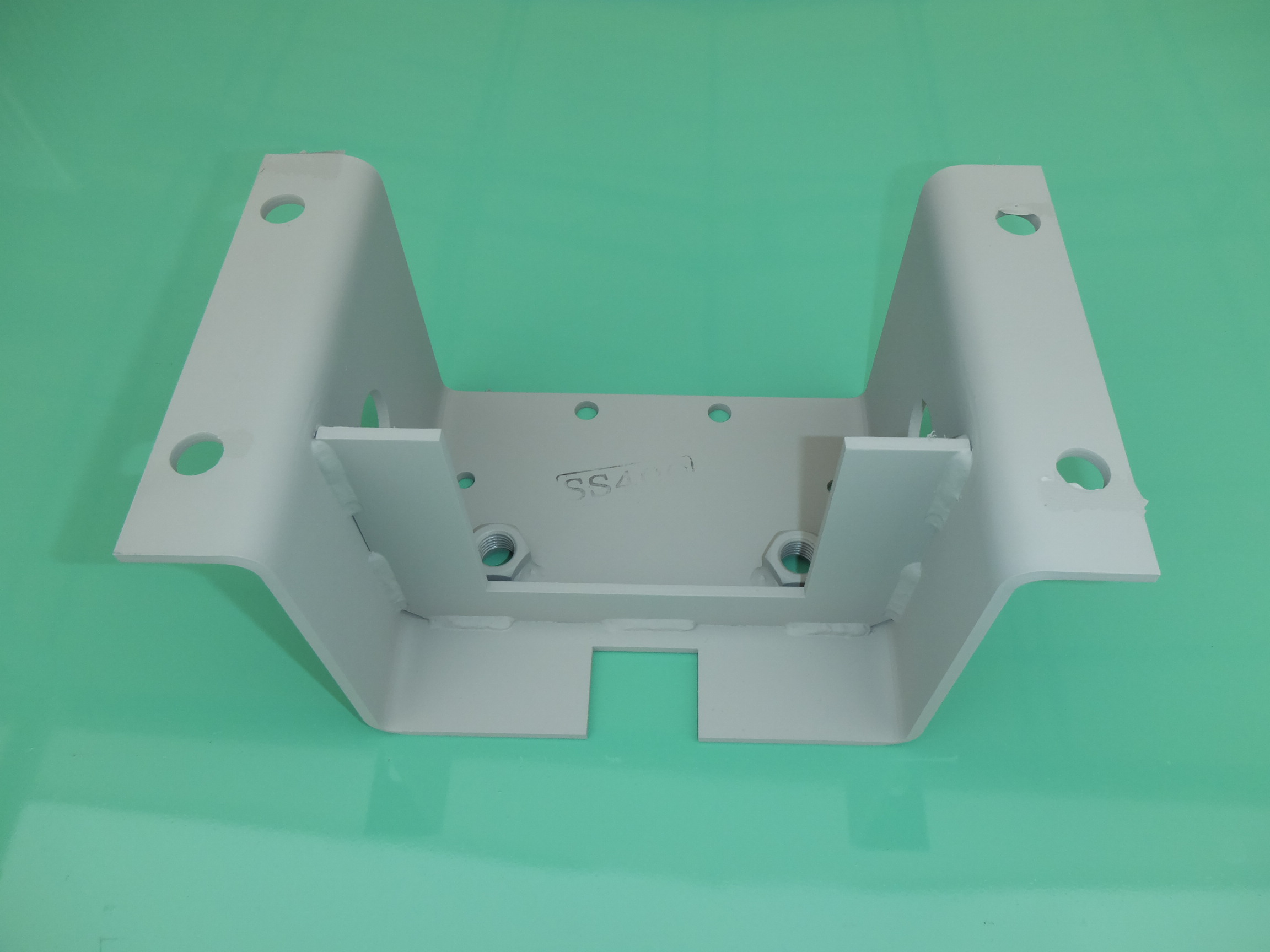

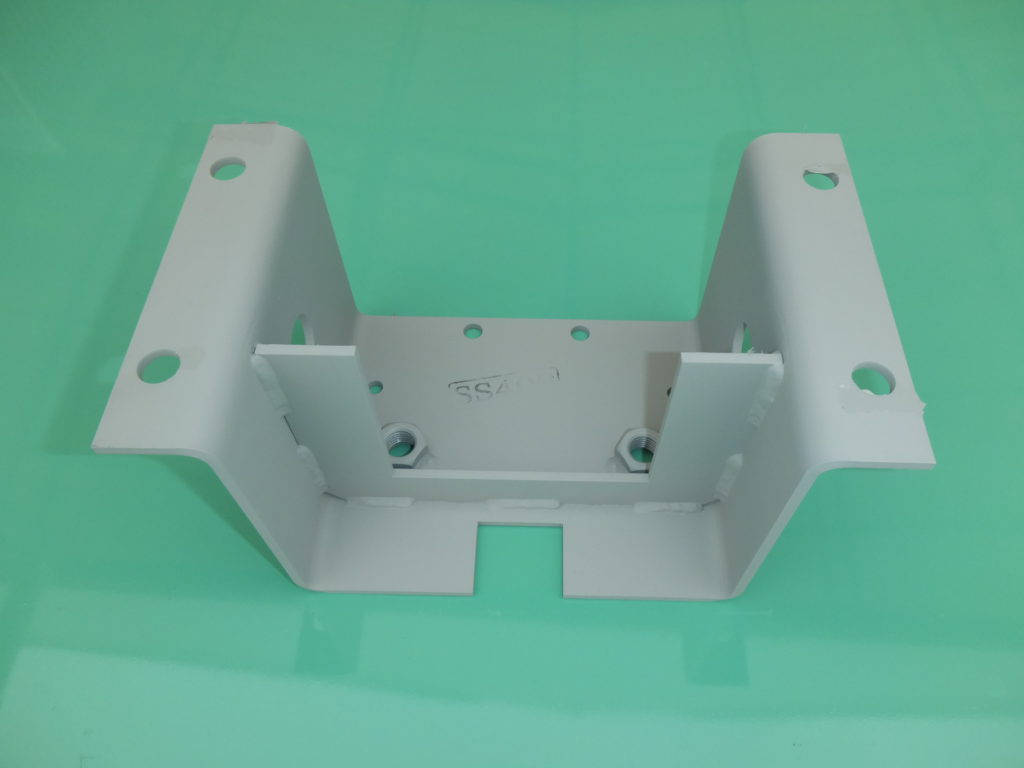

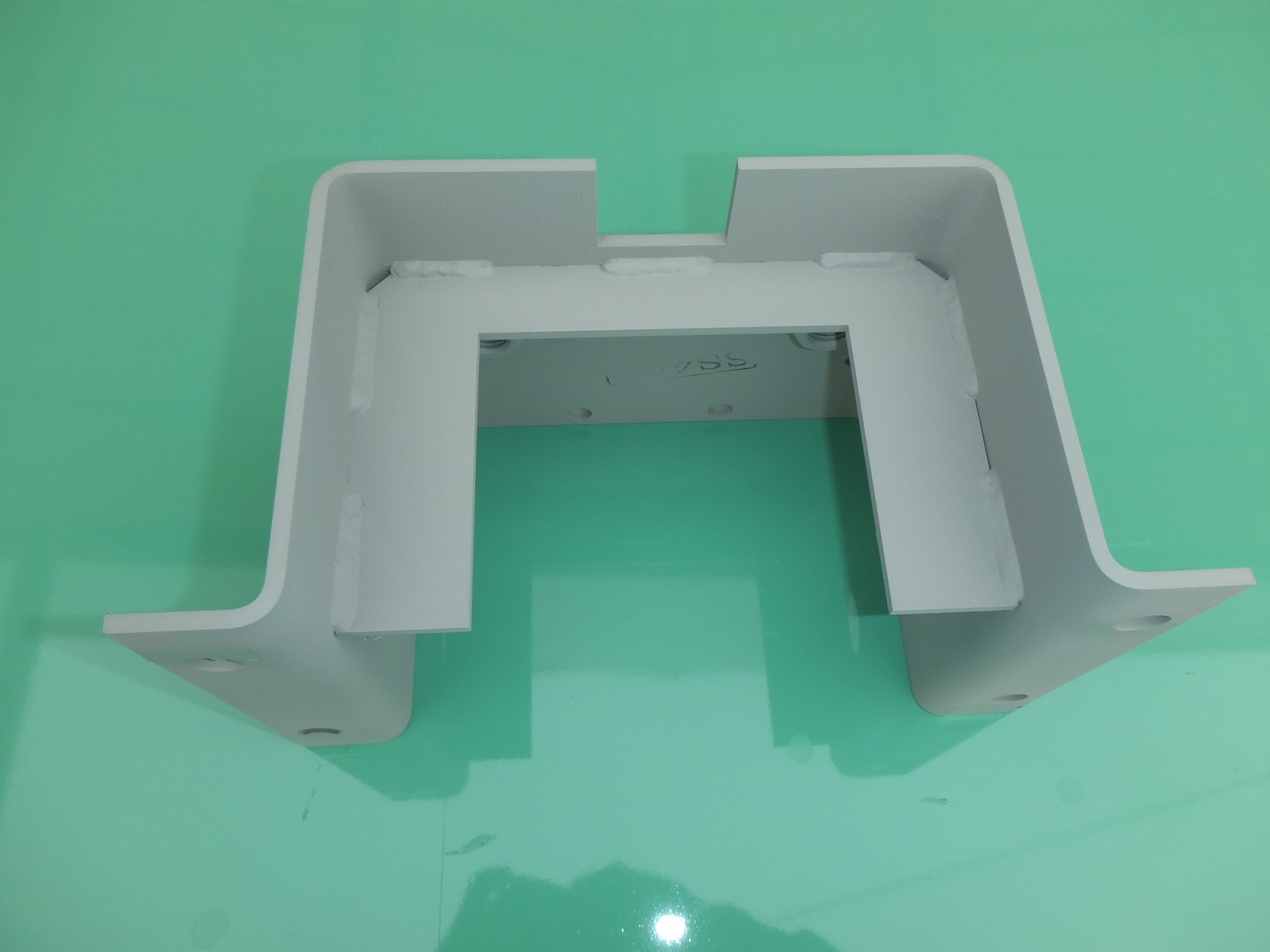

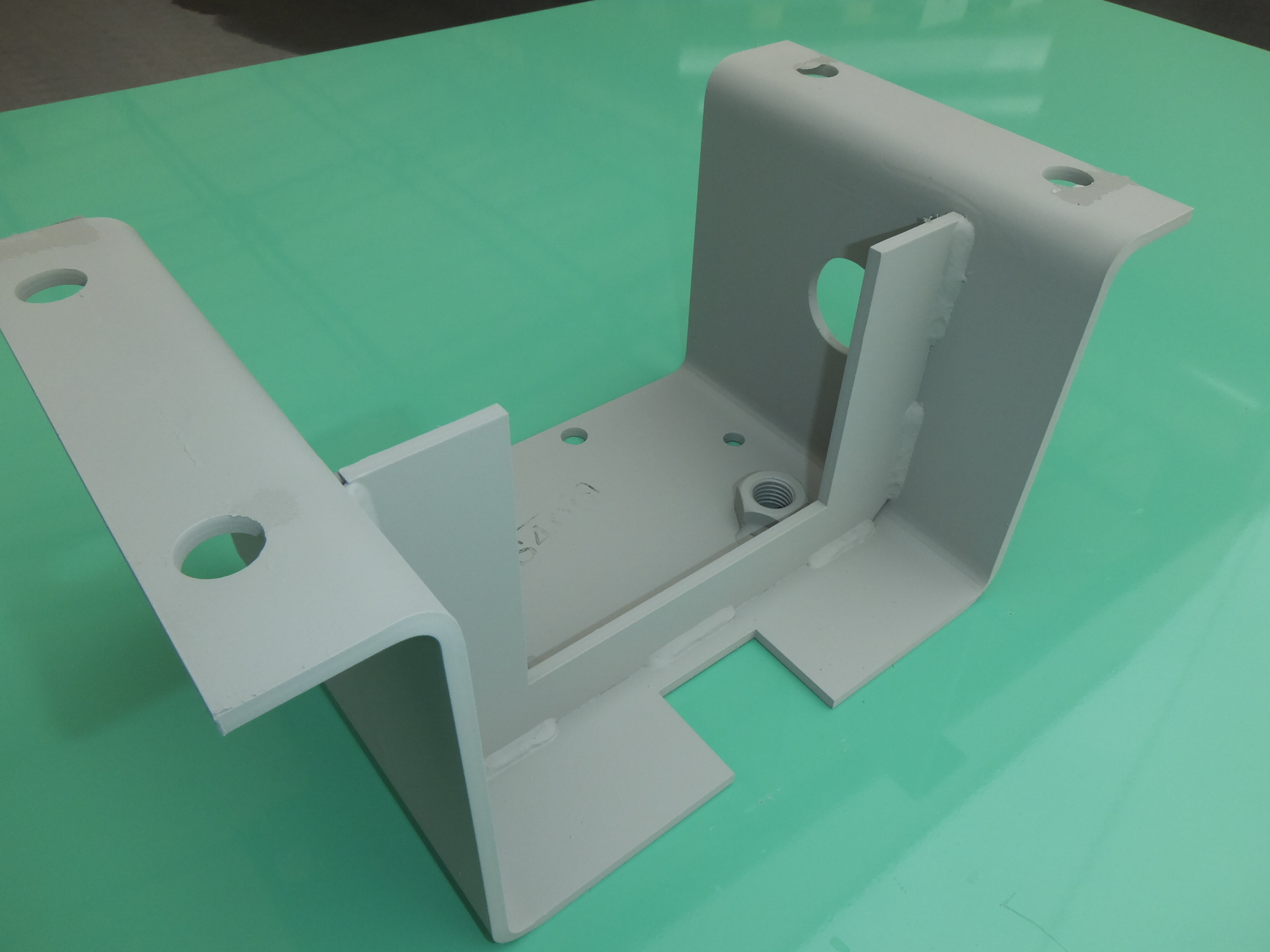

製品画像(様子)

特徴

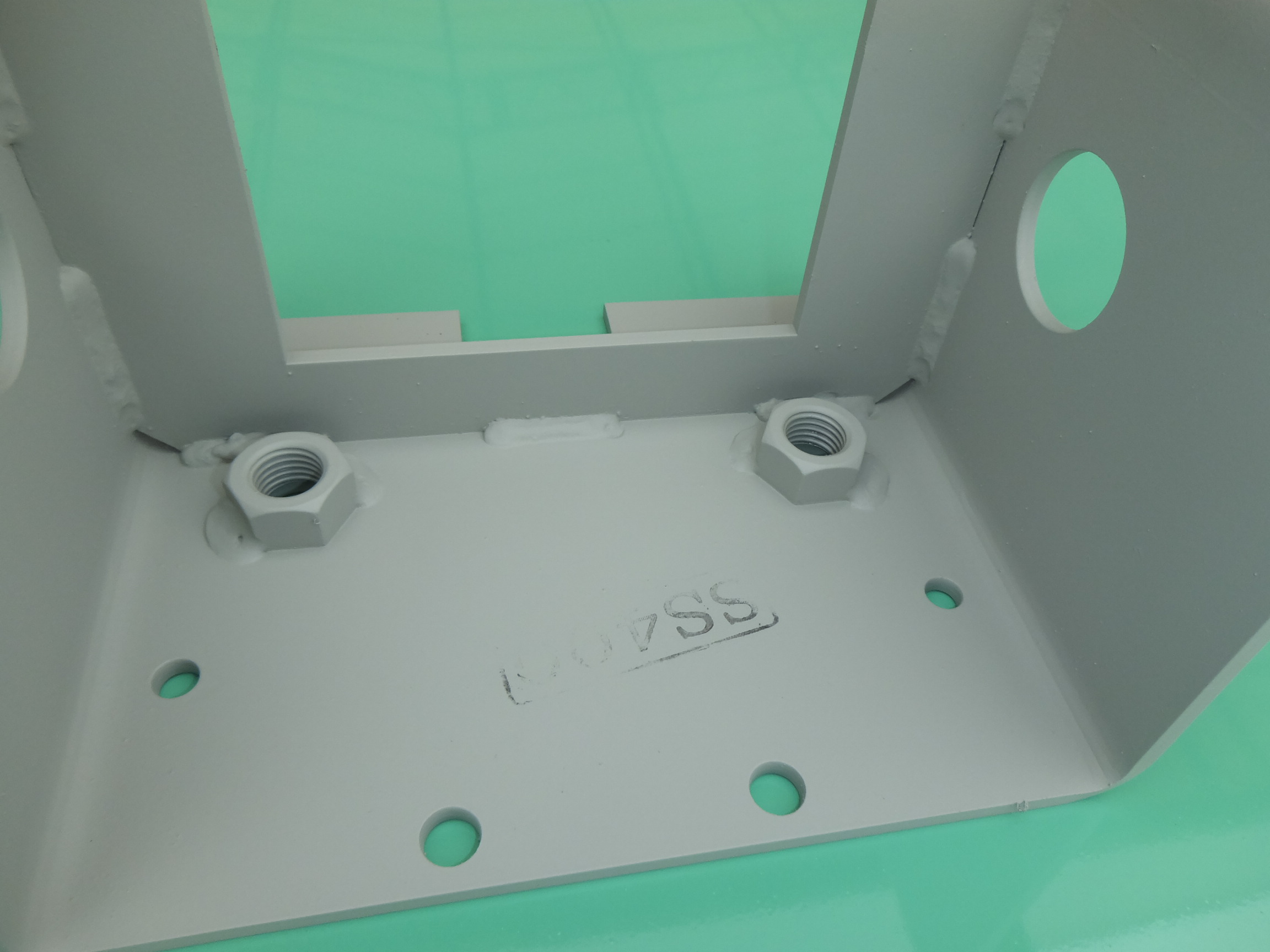

この安全装置取付ブラケットは、昇降機に用いられている板金溶接組立部品です。この溶接ブラケットは安全装置の一部に使用される部品です。側面の34Φの貫通穴はシャフトを通す為、マイナスゼロ公差にて加工しています。曲げ加工ではハット曲げ部分の両方の高さに注意が必要で、ネジレが発生しないように曲げています。このブラケットの内側には、M16一種ナットとコの字型のリブを半自動溶接しています。この時、ブラケットは溶接による歪みが生じますが、曲げでの寸法公差±1ｍｍを守り半自動溶接をしています。なお、塗装は錆び止めを吹き付け塗装して仕上げています。
