製品属性(仕様)

製品
分類
昇降機用溶接ブラケット 業界昇降機
素材SS400 サイズ190×300×155
精度
板厚
t=9.0・12.0・19.0 工程レーザー・曲げ・タップ・溶接・塗装

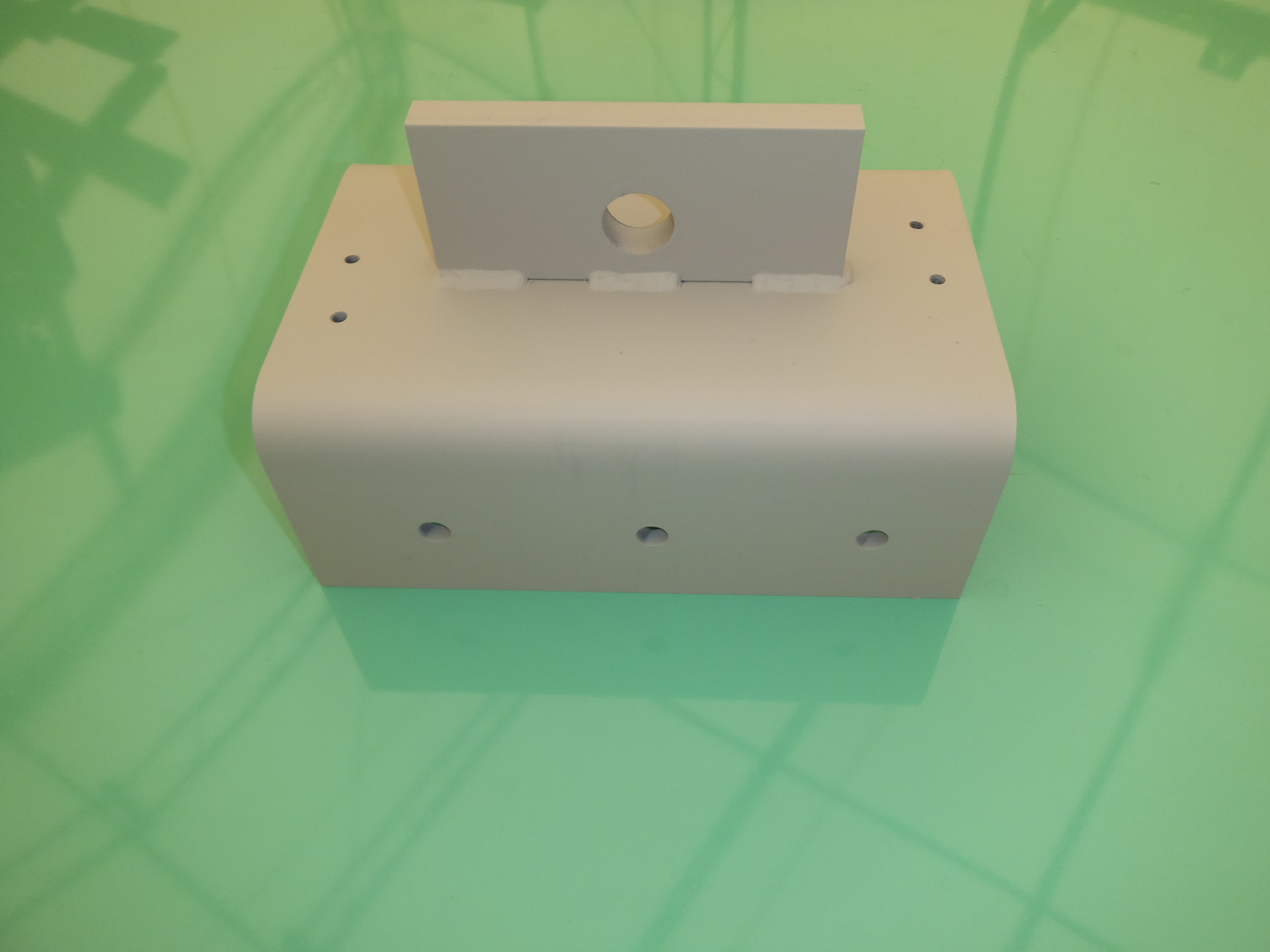

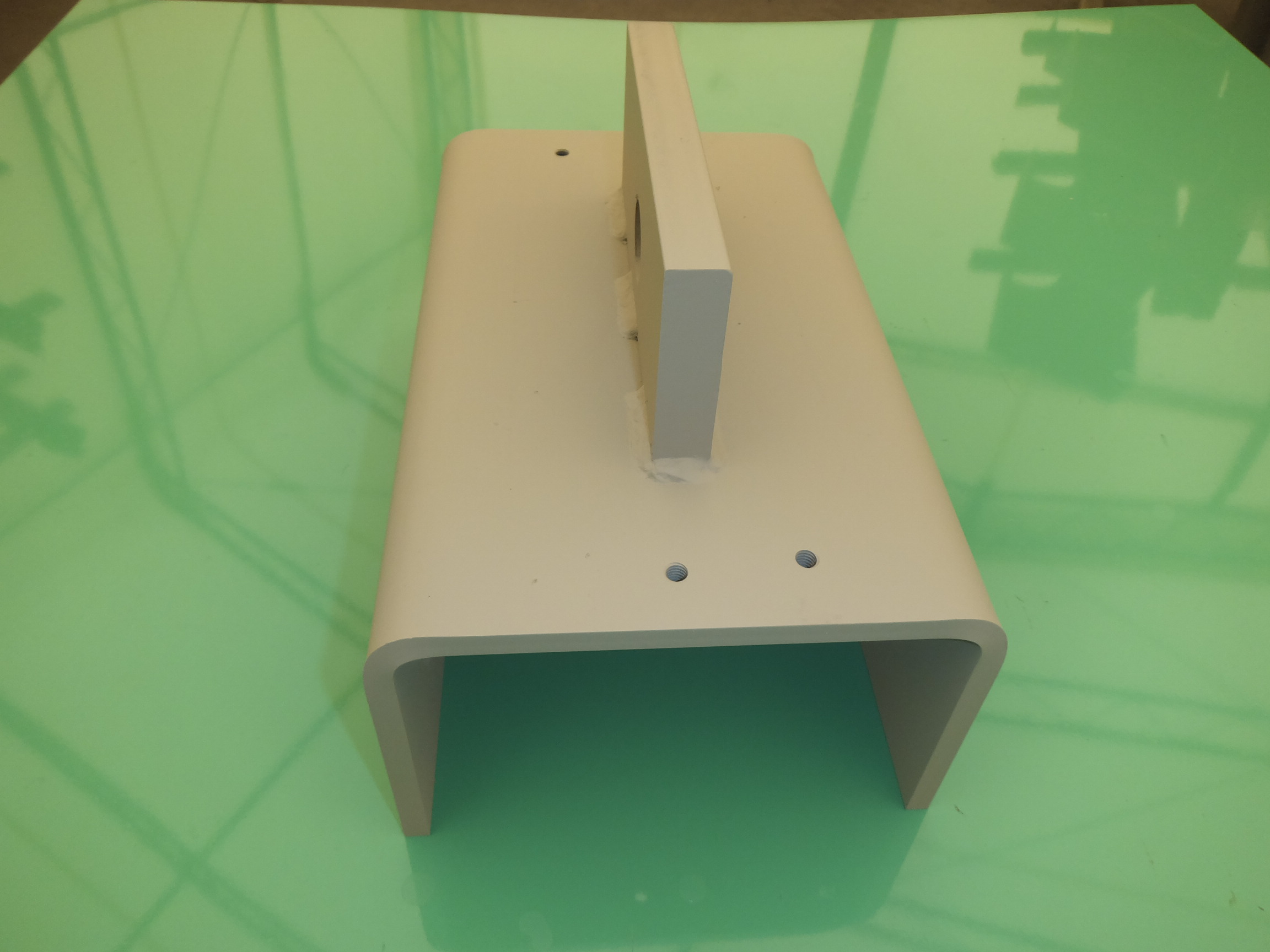

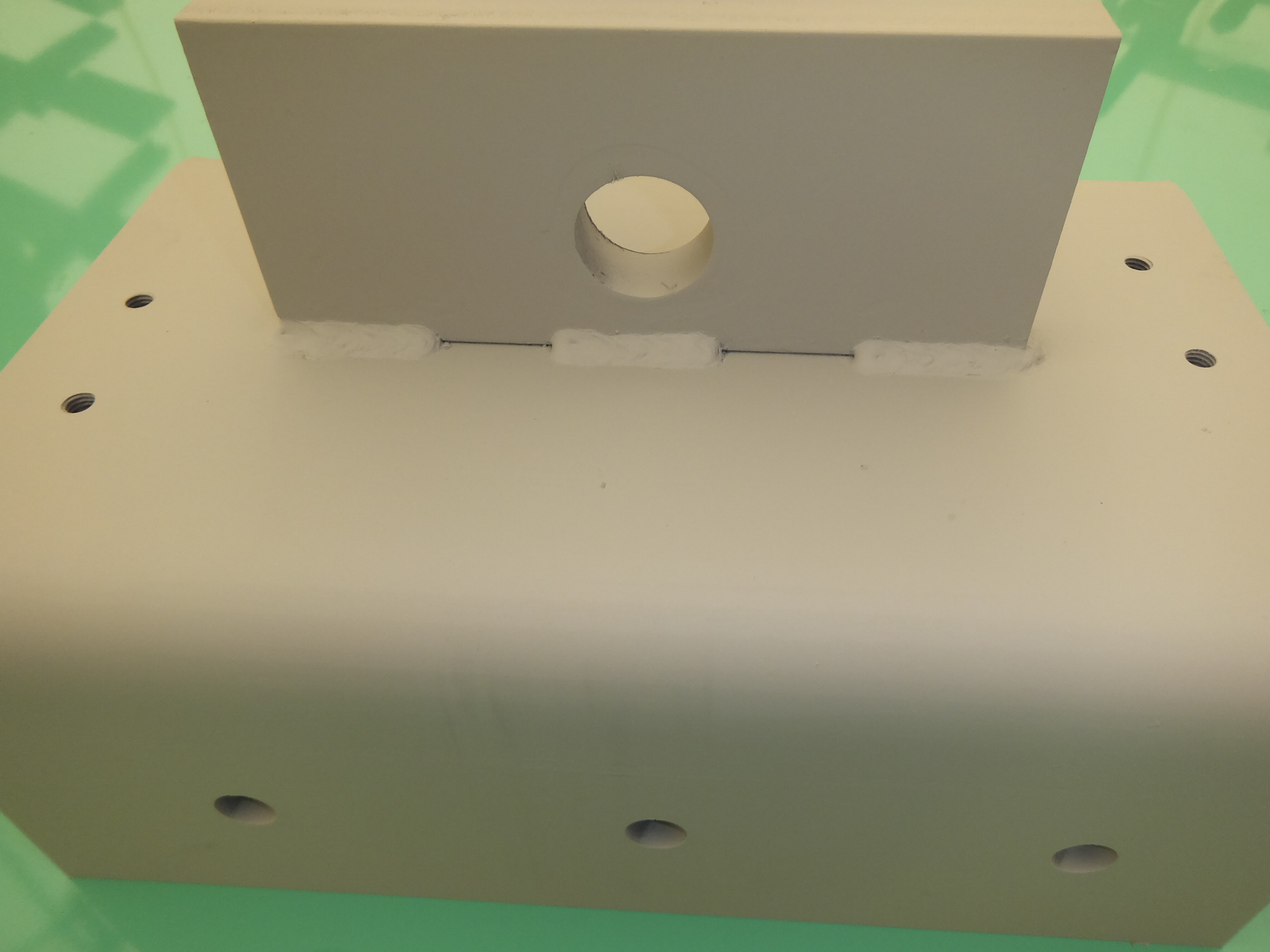

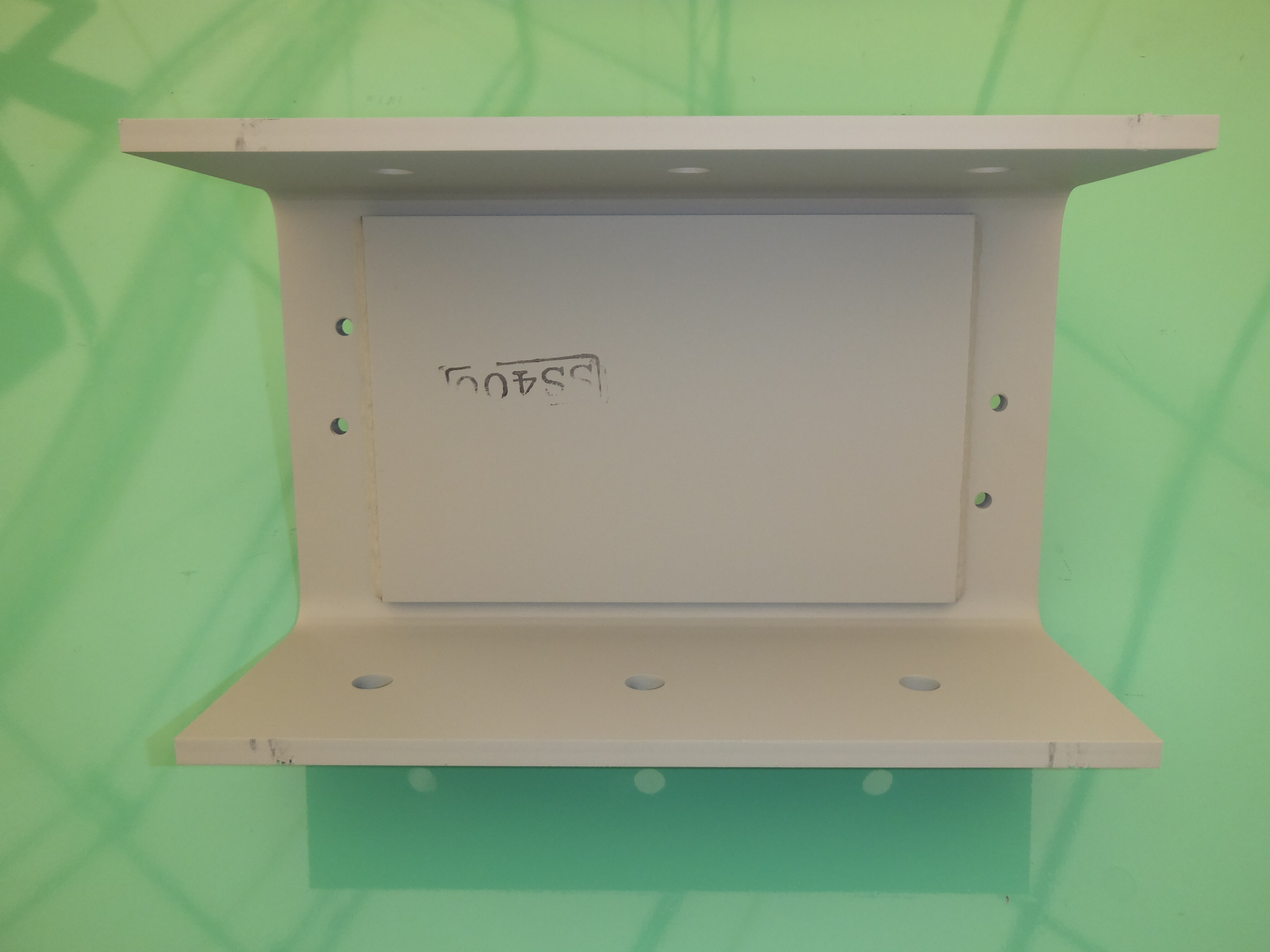

製品画像(様子)

特徴

この昇降機用ブラケットは、昇降機のカウンターウエイトのシーブ付近に使用される溶接板金部品です。板厚9mmのコの字曲げ溶接ブラケット部品の内寸法には、公差±1mmが設けてあります。また、内側には12.0mmのプレートを半自動溶接しています。この溶接の時、溶接脚長が6mm以上になるように溶接しています。この溶接ブラケットは昇降機用に使用され強度が必要なため、上部のプレートは、19.0mmを使用して強度が強いブラケットになるようにしています。
